Кабель АВРБ 3х120+1х70

Описание кабеля АВРБ 3х120+1х70

Кабель АВРБ 3х120+1х70 - кабель с резиновой изоляцией. Достоинство этого кабеля низкая гигроскопичность (впитывание влаги) и гибкость благодаря изоляции из резины. Стальная броня защищает резиновую изоляцию от воздействия разрушающих факторов: озона, света и т.д. Толщина брони в кабеле составляет 0.3-0.8 мм. Стальная лента шириной 1-6 см обвивает жилы кабеля двумя слоями нахлестом друг на друга. Кабель АВРБ 3х120+1х70 рассчитан на неподвижную прокладку на напряжение 0,66кВ переменного тока и 1кВ - постоянного, частота 50 Гц.

Расшифровка силового кабеля АВРБ 3х120+1х70

• А - Алюминиевая токопроводящая жила
• В - Оболочка из поливинилхлоридного пластиката
• Р - Изоляция жил из резины Типа РТИ-1 на основе натурального и бутадиенового каучука
• Б - Броня из двух стальных лент

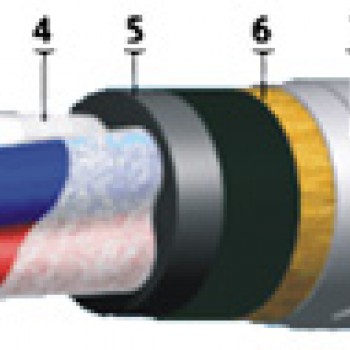

Элементы конструкции  кабеля АВРБ 3х120+1х70

1. Алюминиевая токопроводящая жила:
-однопроволочная (класс 1) сечением 2,5-50 кв.мм-”ож”,
-многопроволочная (класс 2) сечением 70-240 кв.мм;
2. Обмотка из полиэтилентерефталатной пленки марки ПЭТ-Э для кабелей сечением 70 кв.мм и выше;
3. Изоляция из резины типа РТИ-1 на основе натурального и бутадиенового каучука,
маркировка жил:
-цифровая: 1, 2, 3, 4, жила заземления - 0, нулевая жила - без цифрового обозначения,
-цветовая: 1 - белая или жёлтая, 2 - синяя или зелёная, 3 - красная или малиновая, 4 - коричневая или чёрная, жила заземления - зелёно-жёлтая, нулевая жила - любого цвета;
4. Обмотка из нетканого термоскрепленного полотна или полиэтилентерефталатной пленки марки ПЭТ-Э;
5. Оболочка из ПВХ пластиката марки О-40;
6. Подушка из крепированной бумаги и битума;
7. Броня из двух стальных или стальных оцинкованных лент;
8. Покрытие из волокнистых материалов, битума и состава, предохраняющего витки кабеля от слипания.

Область применения кабеля АВРБ 3х120+1х70

Кабель АВРБ 3х120+1х70 чаще всего применяют в качестве кабеля для земли. Его прокладывают в земляных траншеях в независимости от коррозионной активности почвы и блуждающих токов. Ограничений в разности уровней при монтаже как у кабелей с бумажной изоляцией, нет. Не допустимо подвергать кабель растягивающим нагрузкам из-за стальных лент.

АВРБ 3х120+1х70 выбирают в случае, если в процессе эксплуатации кабельной линии происходят короткие замыкания. В аварийных ситуациях кабель выдерживает кратковременный (не более 10 минут) скачок температуры жил до 200 С. При этом максимальная рабочая температура жил невысокая до 70 С, при больших величинах резиновая изоляция будет разрушаться.

Температурный диапазон использования АВРБ 3х120+1х70 составляет от -50 до +50 С. В холодное время года монтаж осуществляется с дополнительным прогревом кабеля при морозе ниже - 7С. Возможно изготовление кабеля в тропическом исполнении, стойкого к плесени и грибку.

Цена АВРБ 3х120+1х70

Компания Юнитэк является оптовым поставщиком кабельной продукции, поэтому цена, в частности на кабель АВРБ 3х120+1х70, рассчитывается индивидуально для каждого заказа в зависимости от метража и вашего региона. Мы можем предложить вам самые интересные и выгодные цены на кабель серии АВРБ 3х120+1х70,благодаря долгосрочной и слаженной работе с производителями.
