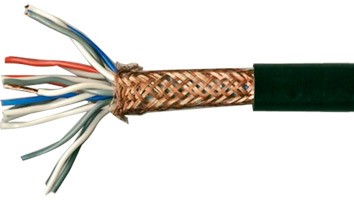

Кабель монтажный
| |||||
| |||||
| |||||
| |||||
| |||||
| |||||
| |||||
| |||||
| |||||
| |||||
| |||||
| |||||
| |||||
| |||||
| |||||
| |||||
| |||||
| |||||
| |||||
| |||||
| |||||
| |||||
| |||||
| |||||
| |||||
| |||||
| |||||
| |||||
| |||||
|
В данном разделе представлен каталог монтажных проводов для соединения приборов между собой.
Основное назначение монтажных проводов - соединение электрических, радиотехнических приборов фиксировано и гибко, подключение телефонной коммутационной аппаратуры на АТС. Чаще всего монтажные провода применяются короткими метражами для стационарной прокладки. Изоляция проводов окрашена в разные цвета, для удобства монтажа и распознавания.
В отличии от установочных монтажные провода более гибкие. Гибкость монтажных проводов обеспечивается многопроволочными жилами, выполненными из мягкой проволоки (марка меди ММ). Для гибкого соединения и при необходимости пайки используют монтажные провода с медными лужеными жилами. Количество жил в проводах для монтажа составляет обычно не более 3-х, а сечение жил находится в диапазоне 0,05-6 мм2. При необходимости подключения более мощного оборудования используют монтажный кабель.
В качестве изоляции жил монтажного провода используется ПВХ (В), полиэтилен (П), капроновые шелковые нити (Ш), стекловолоконные нити (С), специальная пленка (Ц). Изоляция может быть также комбинированной. При комбинированной, полиэтиленовой, ПВХ изоляции монтажный провод работает при напряжении постоянного тока 1,5 кВ и переменного - 1 кВ. Пленочная и стекловолоконная изоляции позволяют использовать монтажный провод для оборудования, работающего под напряжением 220/127 В. Некоторые марки рассчитаны на 500/380 В.
