Кабель ВВГнг 3х6+1х4 (ож)

Описание кабеля ВВГНГ 3х6+1х4 (ож)

В наше время среди большого разнообразия кабельно-проводниковой продукции значительным спросом пользуется кабель ВВГнг с сечением 3х6+1х4 (ож). Он состоит из медных жил в поливинилхлоридной изоляции, заключенных в оболочку из ПВХ-пластиката.

Универсальный кабель ВВГнг 3х6+1х4 (ож) все чаще находит применение при производстве электромонтажных работ внутри и снаружи зданий. Одной из главных причин этому является ужесточение с каждым годом требований по пожаробезопасности. Благодаря оболочке из огнеупорного пластика достигается высокая степень негорючести, поэтому возможна прокладка кабеля ВВГнг 3х6+1х4 (ож) в пучках. В отличие от ВВГ в шнуре ВВНГнг, если один из кабелей загорится, огонь не распространится на соседние. Такое качество отмечено индексом «нг» в маркировке, что означает – не распространяет горение. Этим, в первую очередь, объясняется большая востребованность кабеля ВВГнг 3х6+1х4 (ож) во всех областях деятельности человека – торговые сети, бизнес-центры, административные здания, общественные организации, объекты транспортной инфраструктуры и т.д.

На многих крупных предприятиях и заводах осуществляется изготовление кабеля ВВГнг 3х6+1х4 (ож) и его разновидности NYM, который выпускается в соответствии с немецким стандартом.

Расшифровка кабеля ВВГ-нг 3х6+1х4 (ож)

«В» - виниловая изоляция

«В» - виниловая оболочка

«Г» - голый, без наружного покрова

«нг» - не поддерживает горение

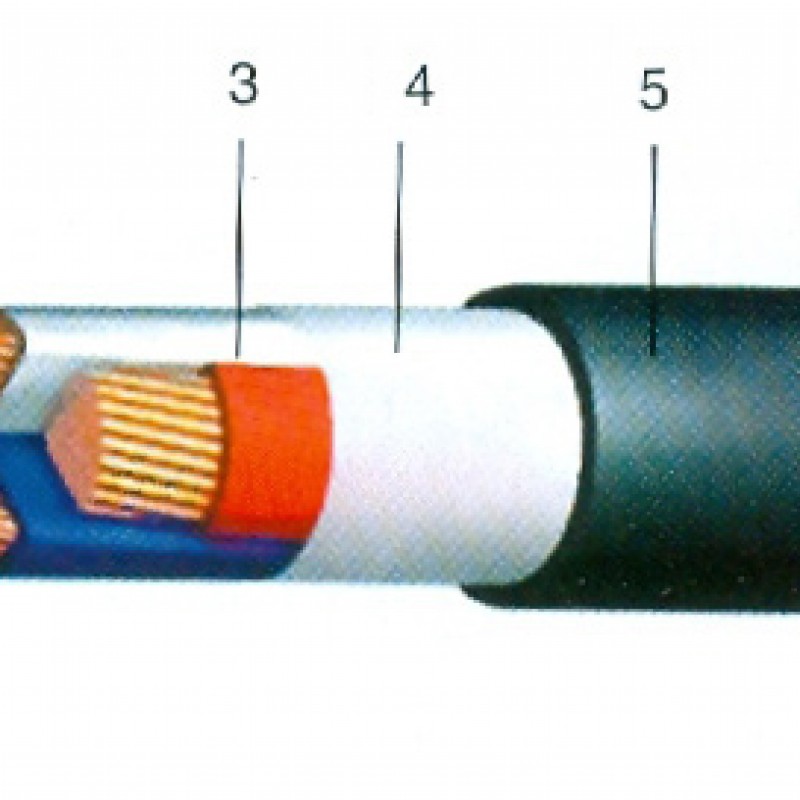

Элементы конструкции кабеля ВВГнг 3х6+1х4 (ож):

1. Токопроводящая жила - медная, однопроволочная или многопроволочная, может быть круглой или секторной формы, 1 или 2 класса по ГОСТ 22483;
2. Изоляция - ПВХ пластикат, имеющий отличительную цветовую маркировку жил: белую или желтую, синюю или зеленую, красную или малиновую, коричневую или черную;
3. Поясная изоляция - выпрессована из ПВХ пластиката пониженной горючести в однопроволочных кабелях;
4. Скрутка - изолированные жилы 2-х, 3-х, 4-х и 5-ти жильных кабелей скручены в сердечник вокруг жгута из ПВХ пластиката;
5. Оболочка - ПВХ пластикат пониженной горючести, в холодостойком исполнении.

Область применения кабеля ВВГнг 3х6+1х4 (ож)

• районы с умеренным, холодным или тропическим климатом
• на суше, в реках и озерах, в горной местности на высоте до 4300 м над уровнем моря
• прокладка кабеля на открытом воздухе
• сухие или сырые производственные помещения, кабельные полуэтажи, каналы, шахты, коллекторы, возможно частично затапливаемые сооружения
• специальные кабельные эстакады, в блоках и по мостам
• пожароопасные помещения
• системы атомных станций классов 2, 3 и 4 по классификации ОПБ-88/97 (ПНАЭ Г-01-011-97).
• Кабели силовые ВВГнг 3х6+1х4 (ож) не рекомендуется прокладывать под землей (в траншеях).
