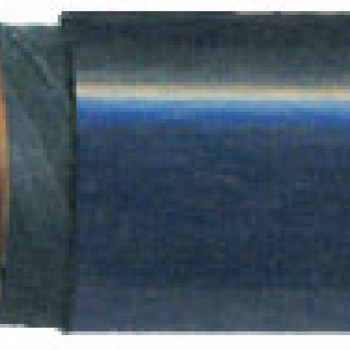

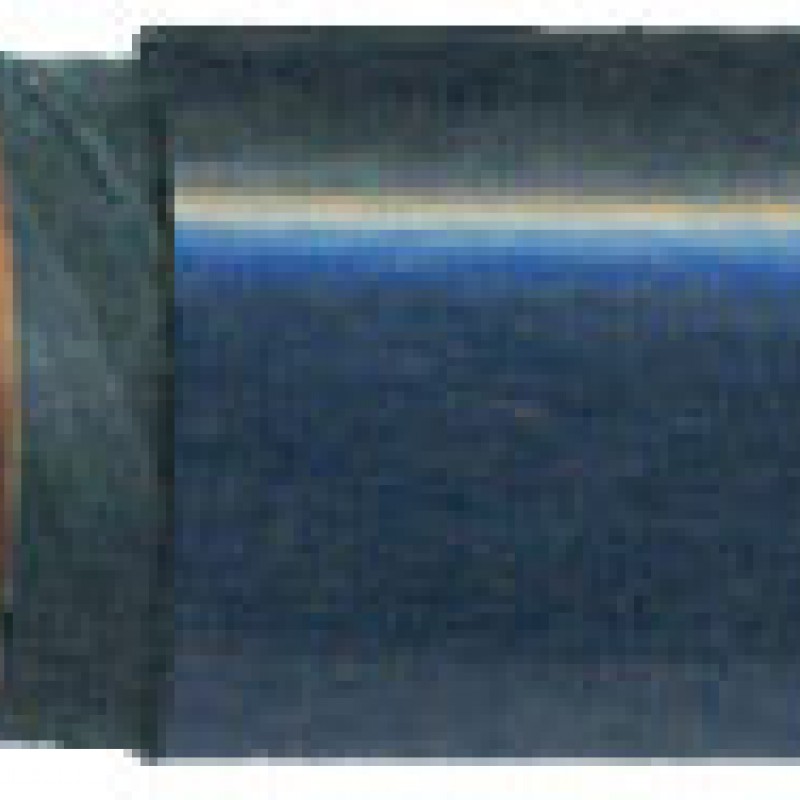

Кабель АВБбШнг-LS (6 кВ) 3х35

Описание кабеля АВБбШнг-LS-6 3х35

АВБбШнг-LS-6 3х35 - бронированный кабель с защитным покровом типа "Шнг" с алюминиевыми проводниками круглой или секторной формы. Кабель рассчитан на переменное напряжение 6кВ, прокладывается в стационарных установках. Благодаря защитному покрову бронированный кабель более стоек к растягивающим нагрузкам, чем кабели без покрова.

Расшифровка силового кабеля АВБбШнг-LS-6 3х35

• А - Алюминиевая токопроводящая жила
• В - Изоляция жил из поливинилхлоридного пластиката
• Б - Броня из двух стальных лент
• б - Без подушки
• Шнг-LS - Защитный покров в виде выпрессованного шланга из поливинилхлоридного пластиката пониженной горючести с пониженным газо- дымовыделением

Элементы конструкции кабеля АВБбШнг-LS-6 3х35

1. Токопроводящая жила - алюминиевая, однопроволочная или многопроволочная, круглой или секторной формы, 1 или 2 класса по ГОСТ 22483.
2. Изоляция - из поливинилхлоридной композиции пониженной пожароопасности. Изолированные жилы кабелей имеют отличительную расцветку.
3. Скрутка - изолированные жилы кабелей скручены. Кабели изготавливаются только трехжильными.Все жилы одинакового сечения.
4. Заполнение - накладывается по скрученным изолированным жилам из невулканизированной резиновой смеси пониженной пожароопасности, заполняя промежутки между жилами, или при наложении поясной изоляции с одновременным заполнением промежутков между жилами из ПВХ композиции пониженной пожароопасности.
5. Поясная изоляция - выпрессована из ПВХ композиции пониженной пожароопасности.
6. Электропроводящий экран - наложен обмоткой из ленты, изготовленной из электропроводящей прорезиненной ткани номинальной толщиной 0.3 мм, с перекрытием или из двух лент электропроводящей кабельной бумаги номинальной толщиной 0,12 мм с зазором.
7. Металлический экран - из двух медных лент или медной фольги
8. Разделительный слой - две ленты из полиэтилентерефталатной пленки, термоскрепленного полотна или другого равноценного материала с перекрытием.
9. Разделительный слой - выпрессован из ПВХ композиции пониженной пожароопасности толщиной не менее 1.0 мм.
10. Защитный покров - типа БбШв:
- броня из двух стальных лент, наложенных так, чтобы верхняя лента перекрывала зазоры между витками нижней ленты;
- защитный шланг выпрессованный из ПВХ композиции пониженной пожароопасности.

Область применения кабеля АВБбШнг-LS-6 3х35

Благодаря защитному покрову "БШв" кабель АВБбШнг-LS-6 3х35 можно применять при механических нагрузках,поэтому его разрешено прокладывать в зонах, где при эксплуатации возможен риск повреждения кабеля: земляные траншеи, канализации, зоны различных городских и промышленных объектов.

Кабель АВБбШнг-LS-6 3х35 можно прокладывать в земле, даже если по составу она химически активна по отношению к металлу (высокая коррозионная активность). Длины кабеля АВБбШнг-LS-6 3х35 для прокладки в земле подбирают так, чтобы после их раскатки соединительные муфты не оказались в труднодоступных местах (под дорогами, каналами). Число соединительных муфт на 1 км кабельной линии не должно превышать 4-5 штук в зависимости от сечения. При стравливании кабеля с барабана недопустимы его резкие изгибы, заломы, перекручивания. Минимальный радиус на изгиб не менее 7,5 наружных диаметров кабеля.

Так как оболочка кабеля АВБбШнг-LS-6 3х35 изготавливается из ПВХ пониженной горючести и дымности (Ls в маркировке расшифровывается как Low Smoke), кабель используют в местах с повышенными требованиями к пожаробезопасности, например, в местах с возможным большим скоплением людей (метрополитен, стадионы, гостиницы). Кабель не распространяет горения в пучках.

Стоимость кабеля АВБбШнг-LS-6 3х35

Компания Юнитэк предлагает оперативную поставку кабеля АВБбШнг-LS-6 3х35 благодаря слаженной работе с производителями. Мы являемся официальными партнерами заводов по производству кабельной продукции, поэтому мы гарантируем низкие цены и отличное качество.
