Кабель АВБбШвнг-LS (1 кВ) 4х185

Описание кабеля АВБбШвнг-LS-1 4х185

АВБбШвнг-LS-1 4х185 - бронированный кабель с защитным покровом типа БШв с алюминиевыми проводниками круглой или секторной формы. Толщина брони в кабеле составляет 0.3-0.8 мм. Стальная лента шириной 1-6 см обвивает жилы кабеля двумя слоями нахлестом друг на друга.

Расшифровка силового кабеля АВБбШвнг-LS-1 4х185

• А - Алюминиевая токопроводящая жила
• В - Изоляция жил из поливинилхлоридного пластиката
• Б - Броня из двух стальных лент
• б - Без подушки
• Швнг-LS - Защитный покров в виде выпрессованного шланга из поливинилхлоридного пластиката пониженной горючести с пониженным газо- дымовыделением

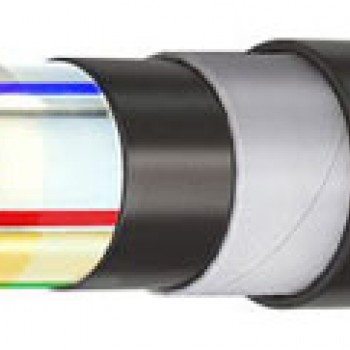

Элементы конструкции кабеля АВБбШвнг-LS-1 4х185

1. Алюминиевая токопроводящая жила:
– Однопроволочная (класс 1) сечением 6,0-240 кв. мм - «ож»;
– Многопроволочная (класс 2) сечением 70-240 кв. мм;
2. Изоляция кабелей ВБбШв из ПВХ пластиката, маркировка жил:
– Цветовая, белая или желтая, синяя или зеленая, красная или малиновая, коричневая или черная;
– Цифровая для кабелей АВБбШв сечением 70 кв. мм и выше: 1,2,3,4,0;
3. Поясная изоляция из ПВХ лент;
4. Броня из двух стальных или стальных оцинкованных лент;
5. Битум;
6. Обмотка из полиэтилентерефталатной пленки;
7. Шланг из ПВХ пластиката.

Область применения кабеля АВБбШвнг-LS-1 4х185

Благодаря защитному покрову "БШв" кабель АВБбШвнг-LS-1 4х185 можно применять при механических нагрузках,поэтому его разрешено прокладывать в зонах, где при эксплуатации возможен риск повреждения кабеля: земляные траншеи, канализации, зоны различных городских и промышленных объектов.

Кабель АВБбШвнг-LS-1 4х185 можно прокладывать в земле, даже если по составу она химически активна по отношению к металлу (высокая коррозионная активность). Длины кабеля АВБбШвнг-LS-1 4х185 для прокладки в земле подбирают так, чтобы после их раскатки соединительные муфты не оказались в труднодоступных местах (под дорогами, каналами). Число соединительных муфт на 1 км кабельной линии не должно превышать 4-5 штук в зависимости от сечения. При стравливании кабеля с барабана недопустимы его резкие изгибы, заломы, перекручивания. Минимальный радиус на изгиб не менее 7,5 наружных диаметров кабеля.

Так как оболочка кабеля АВБбШвнг-LS-1 4х185 изготавливается из ПВХ пониженной горючести и дымности (Ls в маркировке расшифровывается как Low Smoke), кабель используют в местах с повышенными требованиями к пожаробезопасности, например, в местах с возможным большим скоплением людей (метрополитен, стадионы, гостиницы). Кабель не распространяет горения в пучках.

Стоимость кабеля АВБбШвнг-LS-1 4х185

Компания Юнитэк предлагает оперативную поставку кабеля АВБбШвнг-LS-1 4х185 благодаря слаженной работе с производителями. Мы являемся официальными партнерами заводов по производству кабельной продукции, поэтому мы гарантируем низкие цены и отличное качество.
