Кабель ПвВГ 4х70

Описание кабеля ПвВГ 4х70

Силовой кабель ПвВГ 4х70 с изоляцией из сшитого полиэтилена сейчас широко применяются в мировой энергетике. Основной сферой применения кабелей силовых марки ПвВГ является распределение и передача электроэнергии номинальным постоянным напряжением 2,4 кВ или переменным напряжением 1,0 кВ частотой 50 Гц в стационарных установках.

Наша компания реализует силовые провода марки ПвВГ с изоляцией из сшитого полиэтилена с медными жилами в оболочке ПВХ с сечением 4х70.

• Пв - Изоляция жил из сшитого полиэтилена;
• В - Оболочка из поливинилхлоридного пластиката;
• Г - Отсутствие защитных покровов.

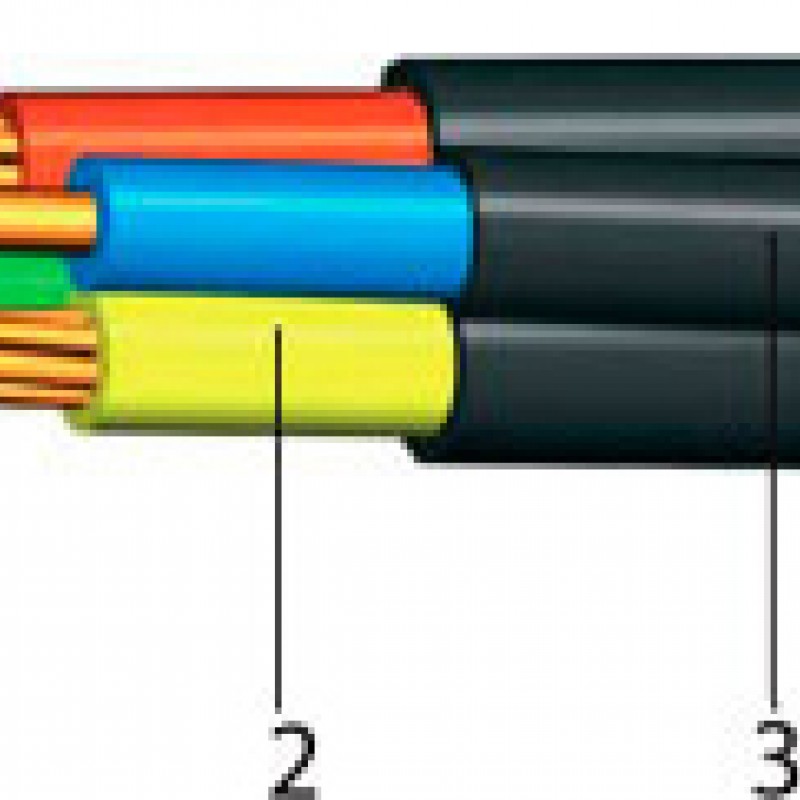

Конструкция кабеля ПвВГ 4х70

1. Медная токопроводящая жила;
2. Изоляция из сшитого полиэтилена (цветовая маркировка жил), для кабелей сечением 50 кв. мм и выше поверх накладывается скрепляющая обмотка ;
3. Оболочка из ПВХ пластиката.

Кабельно-проводниковая продукция ПвВг 4х70 используется для прокладки горизонтальных, наклонных и вертикальных кабельных трасс в любой среде на высоте до 4300 метров над уровнем моря – на суше, в водоемах (озерах, реках), в воздухе. Ее можно использовать для прокладки:

• в блоках, по мостам и на специальных кабельных эстакадах;
• в сухих помещениях или с повышенной влажностью, с любым уровнем коррозионной активности – слабым, средним, сильным;
• в воздухе, но при одном условии – если в ходе эксплуатации будет полностью исключена возможность механического повреждения.

Для одножильных и многожильных кабелей при прокладке монтажные радиусы изгиба не должны быть менее 7,5 и 10 наружных диаметров соответственно. Эксплуатация этих кабелей может производиться в районах с холодным или умеренным климатом. Рабочая температура нормальной эксплуатации находится в пределах от -50 до +50 °С. Кабели ПвВГ разрешается эксплуатировать в помещениях, подверженных вибрациям.

В аварийном режиме токопроводящие жилы кабеля ПвВг с сечением 4х70 не должны нагреваться свыше +130°С и продолжительность работы не должна превышать в сутки – 8 часов, за все время эксплуатации – 1000 часов.

При одиночной прокладке кабели ПвВГ 4х70, согласно нормам МЭК 60332-1, не распространяют горение. При оговоренных производителем условиях эксплуатации срок службы кабелей данного типа составляет не менее 30 лет.
