Кабель СПГ 3х240

Описание кабеля СПГ 3х240

Кабель СПГ 3х240 относится к силовым кабелям с бумажной изоляцией. Электрическая сопротивляемость медных жил в 1,65 раз выше алюминиевых, однако плотность меди в 3,3 раза больше, поэтому при одинаковом электрическом сопротивление кабель с медными жилами будет весить в 2 раза больше кабеля с алюминиевыми. В конструкции кабеля есть бумажная изоляция, пропитанная вязким составом, из-за которого у кабеля СПГ 3х240 есть ограничения в разноуровневом монтаже. Так как бумажная изоляция кабеля СПГ 3х240 может впитывать влагу, то есть у неё есть свойство гигроскопичности, применяют свинцовую оболочку в качестве защиты. Она также снижает риск механического воздействия на изоляцию и жилы кабеля. Кроме этого свинец стоек к агрессивным щелочным средам. В качестве брони в кабеле применяются стальные проволоки. В отличие от брони из лент проволочная броня позволяет подвергать кабель растягивающим усилиям.

Расшифровка силового кабеля СПГ 3х240

• С - Свинцовая оболочка
• П - Броня из стальных оцинкованных проволок
• Г - Отсутствие защитных покровов

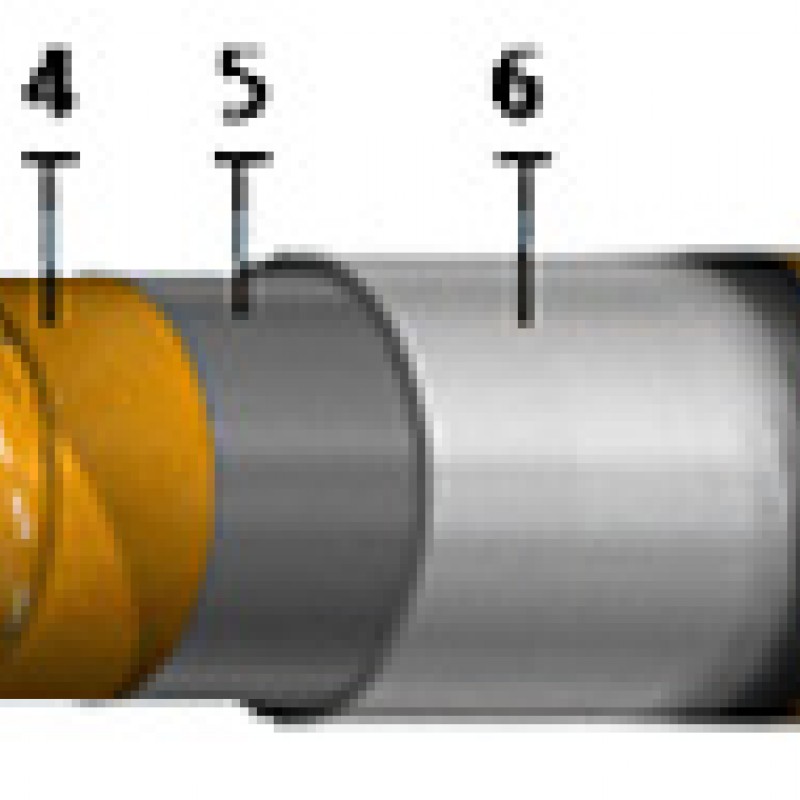

Элементы конструкции кабеля СПГ 3х240

1. Медная токопроводящая жила:
-однопроволочная сечением 25-50 кв.мм - "ож",
-многопроволочная сечением 25-240 кв.мм;
2. Фазная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом;
маркировка жил:
-цифровая: 1, 2, 3, 4,
-цветовая: белая или жёлтая, синяя или зеленая, красная или малиновая, коричневая или чёрная;
3. Заполнение из бумажных жгутов;
4. Поясная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом;
5. Экран из электропроводящей бумаги для кабелей на напряжение от 6 кВ и более;
6. Свинцовая оболочка;
7. Подушка из битума, крепированной бумаги и кабельной пряжи;
8. Броня из стальных оцинкованных проволок.

Область применения кабеля СПГ 3х240

Кабель СПГ 3х240 предназначен для стационарного монтажа, расчетное переменное напряжение до 10кВ, частотой 50Гц.

Особенностью кабелей с бумажной изоляцией, в частности СПГ 3х240, в том что, если кабель содержит вязкую пропитку, то его нельзя использовать без применения специальных устройств. (стопорных муфт) при монтаже в трассах с разностью уровней между высшей и низшей точками. Причина заключается в том, что при наличии разности высот при прокладке кабеля с вязкой бумажной изоляцией есть вероятность стекания пропитки изоляции, а это может привести к разгерметизации кабеля или уменьшению электрической прочности кабеля. Максимальная разность уровней при монтаже кабеля СПГ 3х240 не более 15м. Если необходимо проложить кабель на вертикальном участке или с большей разностью уровней, то лучше использовать кабель с нестекающей пропиткой, например, ЦСПГ.

Благодаря проволочной брони кабель можно подвергать растягивающим нагрузкам. СПГ 3х240 разрешено прокладывать в местах с повышенной взрывоопасностью, такие как лаборатории, резервуары с легковоспламеняемыми газами(газгольдеры), эстакады для слива или налива горючих жидкостей и т.д. (соответствующие классы зон взрывоопасности B-Iб, B-Ir, B-II, В-IIа и др). Нужно учитывать, что в зонах В-I, В-Iа, В-Iг и В-II кабель не должен подвергаться механическим нагрузкам. В В-Iб и В-IIа зонах - механическое воздействие допустимо.Кабель СПГ 3х240 не горит при одинарной прокладке.

Общий срок службы кабеля составляет не менее 30 лет. Производители дают гарантийный срок экллуатации 4,5 года.
