Кабель СГ 3х70+1х35

Описание кабеля СГ 3х70+1х35

Кабель СГ 3х70+1х35 относится к силовым кабелям с бумажной изоляцией. Электрическая сопротивляемость медных жил в 1,65 раз выше алюминиевых, однако плотность меди в 3,3 раза больше, поэтому при одинаковом электрическом сопротивление кабель с медными жилами будет весить в 2 раза больше кабеля с алюминиевыми. В конструкции кабеля есть бумажная изоляция, пропитанная вязким составом, из-за которого у кабеля СГ 3х70+1х35 есть ограничения в разноуровневом монтаже. Также в кабеле есть свинцовая оболочка. В отличии от алюминиевой оболочки свинцовая менее прочная и устойчивая к механическим нагрузкам. Однако её преимущество заключается в том, что свинец более устойчив к агрессивным средам. Поэтому кабель со свинцовой оболочкой допустимо применять во влажных почвах, под водой с повышенной концентрацией щелочи. В качестве заполнителя могут применяться резиновые жгуты, пластмассовые нити, бумажные волокна и кабельные пряжи. В кабеле СГ 3х70+1х35 используются бумажные жгуты. Основная функция заполнителей в кабеле - герметизация, поддержание формы кабеля, повышение стойкости к механическим повреждениям.

Расшифровка силового кабеля СГ 3х70+1х35

• С - Свинцовая оболочка
• Г - Отсутствие защитных покровов

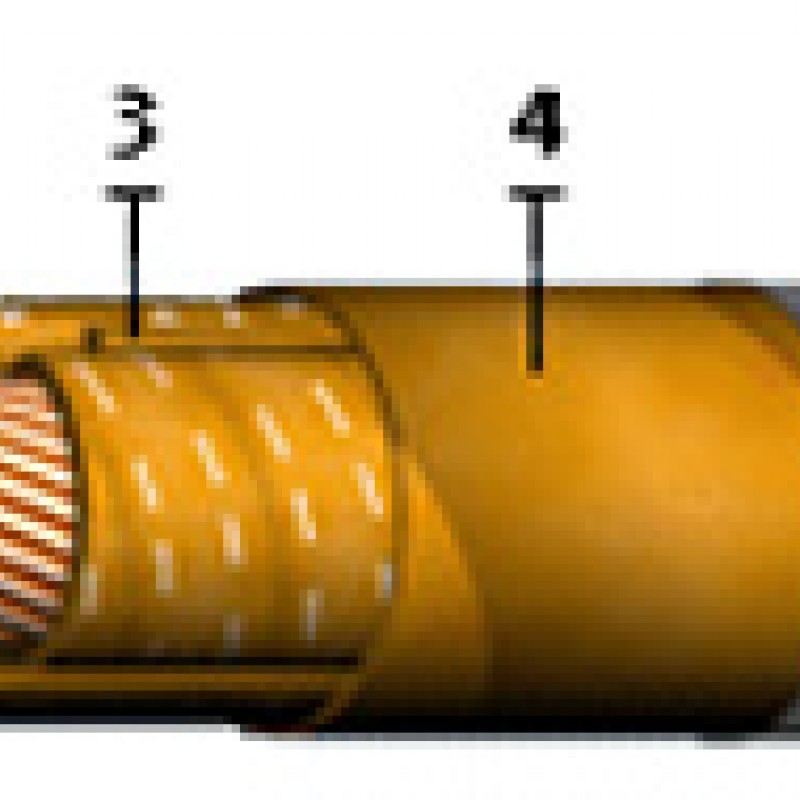

Элементы конструкции кабеля СГ 3х70+1х35

1. Медная токопроводящая жила:
-однопроволочная сечением 25-50 кв.мм - "ож",
-многопроволочная сечением 25-800 кв.мм;
2. Фазная бумажная изоляция, пропитанная вязким изоляционным пропиточным составом;
маркировка жил:
-цифровая: 1, 2, 3, 4, -цветовая: белая или жёлтая, синяя или зеленая, красная или малиновая, коричневая или чёрная;
3. Заполнение из бумажных жгутов;
4. Поясная бумажная изоляция, пропитанная вязким изоляционным пропиточным составом;
5. Экран из электропроводящей бумаги для кабелей на напряжение от 6 кВ и более;
6. Оболочка из свинцового сплава, покрытая вазелином

Область применения кабеля СГ 3х70+1х35

Особенностью кабелей с бумажной изоляцией, в частности СГ 3х70+1х35, в том что, если кабель содержит вязкую пропитку, то его нельзя использовать без применения специальных устройств. (стопорных муфт) при монтаже в трассах с разностью уровней между высшей и низшей точками. Причина заключается в том, что при наличии разности высот при прокладке кабеля с вязкой бумажной изоляцией есть вероятность стекания пропитки изоляции, а это может привести к разгерметизации кабеля или уменьшению электрической прочности кабеля. Максимальная разность уровней при монтаже кабеля СГ 3х70+1х35 не более 15м.

СГ 3х70+1х35 разрешено прокладывать в местах с повышенной взрывоопасностью, такие как лаборатории, резервуары с легковоспламеняемыми газами(газгольдеры), эстакады для слива или налива горючих жидкостей и т.д. (В-Iб и В-IIа). Однако, нужно учитывать, что при монтаже в этих зонах кабель нельзя подвергать растягивающим нагрузкам.

Кабель СГ 3х70+1х35 можно прокладывать в земляных траншеях, но при этом кабель должен быть защищен кабельным блоком. Кабельные блоки значительно удорожают стоимость кабельной линии, однако именно они являются надежной защитой кабеля от механических воздействий.

Рекомендуемый срок хранения кабелей на открытых площадках - не более 2 лет, под навесом - не более 5 лет, в закрытых помещениях - не более 10 лет. Общий срок службы кабеля составляет не менее 30 лет. Производители дают гарантийный срок эксплуатации 4,5 года.
