Кабель СБВнг-LS 3х35

Описание кабеля СБВнг-LS 3х35

Кабель СБВнг-LS 3х35 относится к силовым кабелям с бумажной изоляцией. Электрическая сопротивляемость медных жил в 1,65 раз выше алюминиевых, однако плотность меди в 3,3 раза больше, поэтому при одинаковом электрическом сопротивление кабель с медными жилами будет весить в 2 раза больше кабеля с алюминиевыми. В конструкции кабеля есть бумажная изоляция, пропитанная вязким составом, из-за которого у кабеля СБВнг-LS 3х35 есть ограничения в разноуровневом монтаже. Также в кабеле есть свинцовая оболочка. В отличии от алюминиевой оболочки свинцовая менее прочная и устойчивая к механическим нагрузкам. Однако её преимущество заключается в том, что свинец более устойчив к агрессивным средам. Поэтому кабель со свинцовой оболочкой допустимо применять во влажных почвах, под водой с повышенной концентрацией щелочи. Внешняя оболочка кабеля СБВнг-LS 3х35 представляет собой ПВХ пластикат пониженной горючести с низким выделением продуктов дыма.

Расшифровка силового кабеля СБВнг-LS 3х35

• С - Свинцовая оболочка
• Б - Броня из двух стальных лент
• Внг-LS - Защитный покров из поливинилхлоридного пластиката пониженной горючести с пониженным газо- дымовыделением

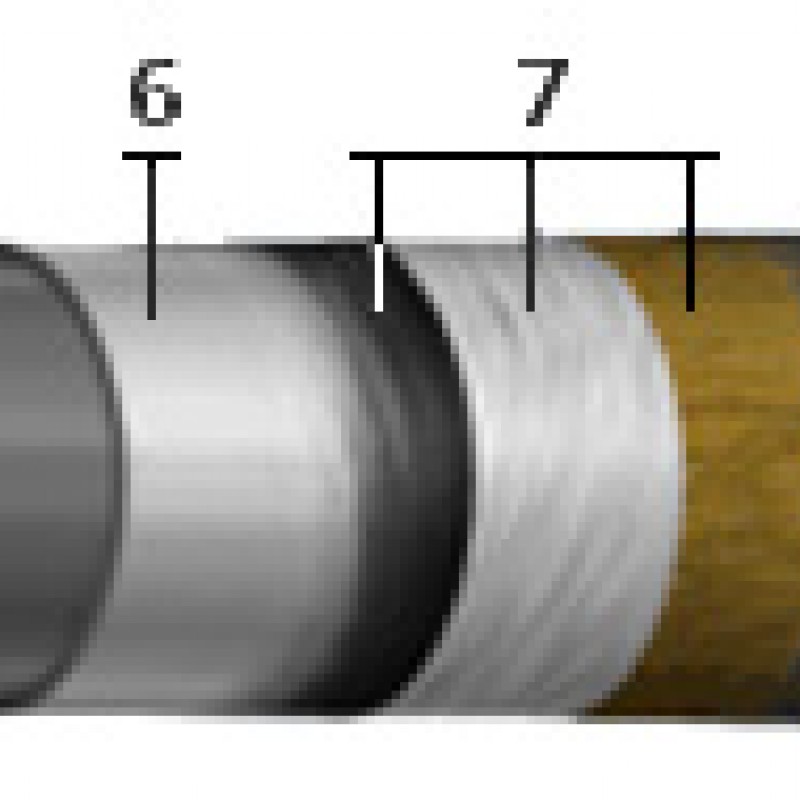

Элементы конструкции кабеля СБВнг-LS 3х35

1. Медная токопроводящая жила:
-однопроволочная сечением 25-50 кв.мм,
-многопроволочная сечением 25-240 кв.мм;
2. Фазная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом;
маркировка жил: -цифровая: 1, 2, 3,
-цветовая: белая или жёлтая, синяя или зеленая, красная или малиновая;
3. Заполнение из бумажных жгутов;
4. Поясная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом;
5. Экран из электропроводящей бумаги;
6. Свинцовая оболочка;
7. Подслой из битума и ПЭТ пленки;
8. Внутренняя оболочка из ПВХ композиции пониженной пожароопасности;
9. Броня из стальных оцинкованных лент;
10. Наружная оболочка из ПВХ композиции пониженной пожароопасности.

Область применения кабеля СБВнг-LS 3х35

Особенностью кабелей с бумажной изоляцией, в частности СБВнг-LS 3х35, в том что, если кабель содержит вязкую пропитку, то его нельзя использовать без применения специальных устройств. (стопорных муфт) при монтаже в трассах с разностью уровней между высшей и низшей точками. Причина заключается в том, что при наличии разности высот при прокладке кабеля с вязкой бумажной изоляцией есть вероятность стекания пропитки изоляции, а это может привести к разгерметизации кабеля или уменьшению электрической прочности кабеля. Максимальная разность уровней при монтаже кабеля СБВнг-LS 3х35 не более 15м.

СБВнг-LS 3х35 разрешено прокладывать в местах с повышенной взрывоопасностью, такие как лаборатории, резервуары с легковоспламеняемыми газами(газгольдеры), эстакады для слива или налива горючих жидкостей и т.д. (соответствующие классы зон взрывоопасности B-Iб, B-Ir, B-II, В-IIа.) Однако, нужно учитывать, что при монтаже в этих зонах кабель нельзя подвергать растягивающим нагрузкам.

Особый интерес также представляет маркировка кабеля "НГ-LS", что расшифровывается как «не распространяет горение при пониженном выделении газа и дыма»."LS" непосредственно расшифровывается как low-smoke- "малый дым". Кабель СБВнг-LS 3х35 разработан и производится с учётом обеспечения наименьшего уровня горючести. Для этого при производстве кабеля применяется оболочка и изоляция, выполненная из негорючего ПВХ пластиката . Поливинилхлоридный пластикат - это материал, характеризующийся оптимальной устойчивостью к долгосрочному воздействию повышенных температур, именно поэтому эксплуатация электрического кабеля СБВнг-LS 3х35 целесообразна на промышленных объектах, в складских помещениях и в местах общественного назначения: метрополитен, концертные залы, стадионы.

Кабель СБВнг-LS 3х35 допустимо прокладывать в земляных траншеях в трубах, кабельных блоках чтобы сократить вероятность механических воздействий.

Цена кабеля СБВнг-LS 3х35

Компания Юнитэк является оптовым поставщиком кабельной продукции, поэтому цена, в частности на кабель СБВнг-LS 3х35, рассчитывается индивидуально для каждого заказа в зависимости от метража и вашего региона. Мы можем предложить вам самые интересные и выгодные цены на кабель марки СБВнг-LS 3х35,благодаря долгосрочной и слаженной работе с производителями.
