Кабель СБ2лШв-10 3х185

Описание кабеля СБ2лШв 3х185 10кВ

Кабель СБ2лШв-10 3х185 относится к силовым кабелям с бумажной изоляцией. Электрическая сопротивляемость медных жил в 1,65 раз выше алюминиевых, однако плотность меди в 3,3 раза больше, поэтому при одинаковом электрическом сопротивление кабель с медными жилами будет весить в 2 раза больше кабеля с алюминиевыми. В конструкции кабеля есть бумажная изоляция, пропитанная вязким составом, из-за которого у кабеля СБ2лШв-10 3х185 есть ограничения в разноуровневом монтаже. Также в кабеле есть свинцовая оболочка. В отличии от алюминиевой оболочки свинцовая менее прочная и устойчивая к механическим нагрузкам. Однако её преимущество заключается в том, что свинец более устойчив к агрессивным средам. Поэтому кабель со свинцовой оболочкой допустимо применять во влажных почвах, под водой с повышенной концентрацией щелочи. Внешняя оболочка кабеля СБ2лШв-10 3х185-ПВХ пластикат. Для повышения стойкости против коррозии подушку под броней изготавливают с двумя слоями пластмассовых лент. В маркировке этот тип подушки обозначают 2л.

Расшифровка силового кабеля СБ2лШв 3х185 10кВ

• С - Свинцовая оболочка
• Б - Броня из двух стальных лент
• 2л - В подушке под броней имеется два слоя из пластмассовых лент
• Шв - Защитный покров в виде шланга из поливинилхлоридного пластиката

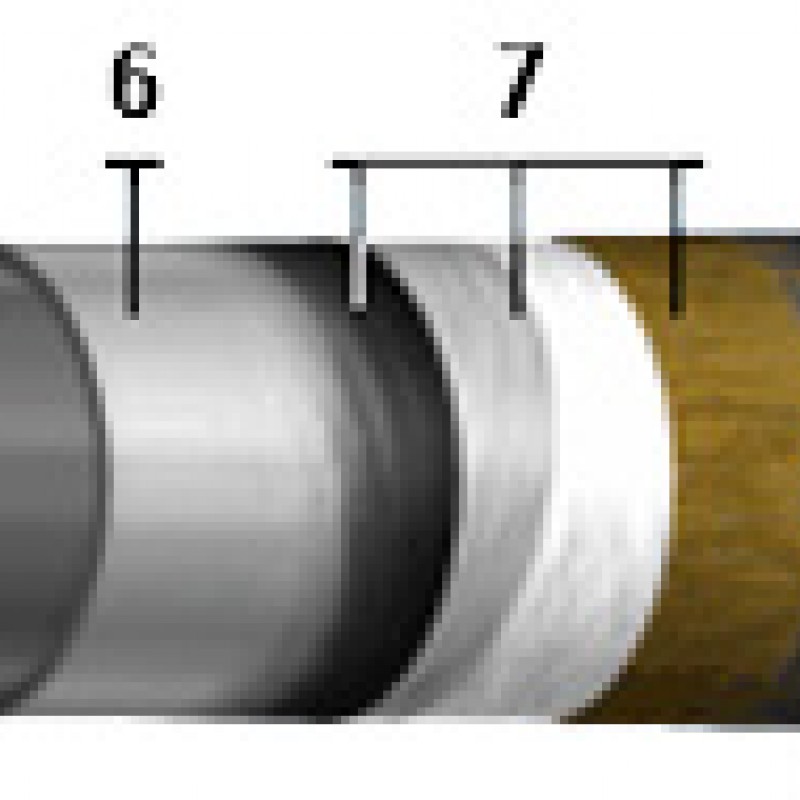

Элементы конструкции кабеля СБ2лШв 3х185 10кВ

1. Медная токопроводящая жила:
-однопроволочная сечением 25-50 кв.мм - "ож",
-многопроволочная сечением 25-240 кв.мм;
2. Фазная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом;
маркировка жил:
-цифровая: 1, 2, 3, 4,
-цветовая: белая или жёлтая, синяя или зеленая, красная или малиновая, коричневая или чёрная;
3. Заполнение из бумажных жгутов;
4. Поясная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом;
5. Экран из электропроводящей бумаги для кабелей на напряжение от 6 кВ и более;
6. Свинцовая оболочка;
7. Подушка из битума, пленки ПВХ и крепированной бумаги;
8. Броня из стальных лент;
9. Подслой из битума и ПЭТ пленки;
10. Наружный покров из ПВХ пластиката

Область применения кабеля СБ2лШв 3х185 10кВ

Особенностью кабелей с бумажной изоляцией, в частности СБ2лШв-10 3х185, в том что, если кабель содержит вязкую пропитку, то его нельзя использовать без применения специальных устройств (стопорных муфт) при монтаже в трассах с разностью уровней между высшей и низшей точками. Причина заключается в том, что при наличии разности высот при прокладке кабеля с вязкой бумажной изоляцией есть вероятность стекания пропитки изоляции, а это может привести к разгерметизации кабеля или уменьшению электрической прочности кабеля. Максимальная разность уровней при монтаже кабеля СБ2лШв-10 3х185 не более 15м.

Кабель эксплуатируется в температурном диапазоне -50 до +50С. Монтаж СБ2лШв-10 3х185 при отрицательных температурах без прогрева не рекомендуется.

Кабель СБ2лШв-10 3х185 устойчив к влаге, поэтому его можно использовать в сырых помещениях, полузатопленных подвалах, шахтах. При такой прокладке допустима механическая нагрузка.

Что касается пожаробезопасности кабеля, то его можно прокладывать только одинарно.

Благодаря свинцовой оболочке, подушке в конструкции кабеля, СБ2лШв-10 3х185 устойчив к коррозионной активности. Кабель СБ2лШв-10 3х185 допустимо прокладывать в земляных траншеях даже с наличием блуждающих токов. Этот факт означает, что кабель можно использовать вблизи электрифицированных железных дорог, трамвайных путей, рядом с карьерами.

Общий срок службы кабеля составляет не менее 30 лет. Производители дают гарантийный срок эксплуатации 4,5 года

Цена кабеля СБ2лШв 3х185 10кВ

Компания Юнитэк располагает широким ассортиментом кабелей СБ2лШв-10 3х185 на своих складах благодаря слаженной работе с производителями. Мы являемся официальными партнерами заводов по производству кабельной продукции, поэтому мы гарантируем низкие цены и отличное качество.
