Кабель ОСБГ 3х120

Описание кабеля ОСБГ 3х120

Кабель ОСБГ 3х120 относится к силовым кабелям с бумажной изоляцией. Электрическая сопротивляемость медных жил в 1,65 раз выше алюминиевых, однако плотность меди в 3,3 раза больше, поэтому при одинаковом электрическом сопротивление кабель с медными жилами будет весить в 2 раза больше кабеля с алюминиевыми. Конструктивной особенностью кабеля ОСБГ 3х120 является то, сто каждая медная жила заключена в отдельную свинцовую оболочку. Кабель ОСБГ 3х120 рассчитан на неподвижный монтаж в сетях напряжением переменного тока 20-35 кВ.

Расшифровка силового кабеля ОСБГ 3х120

• О - Оболочка
• С - Свинцовая (кабели имеют конструкцию с отдельной свинцовой оболочкой по каждой изолированной жиле)
• Б - Броня из двух стальных лент
• Г - Отсутствие защитных покровов

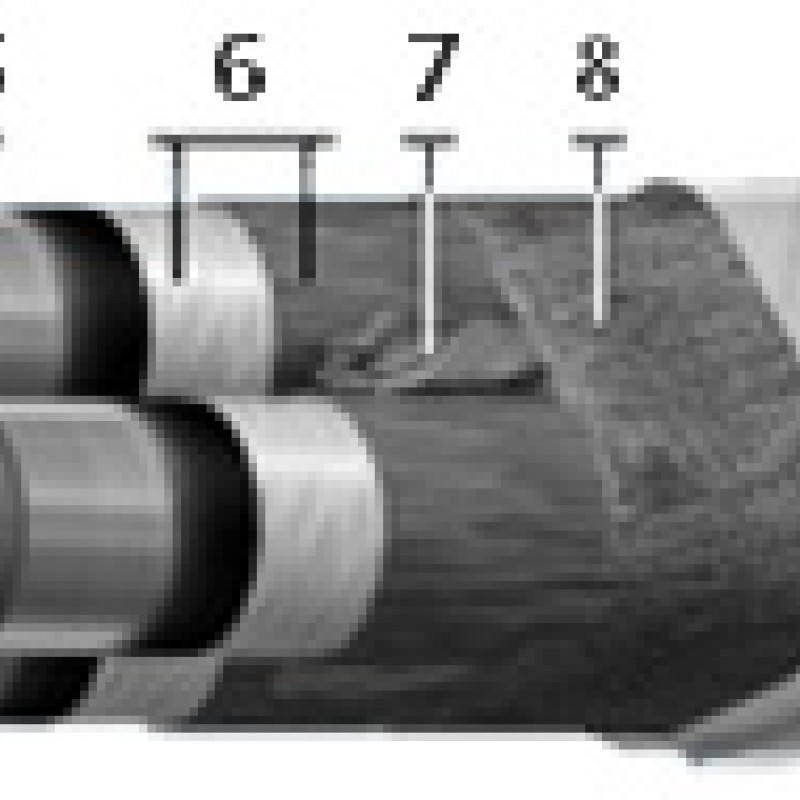

Элементы конструкции кабеля ОСБГ 3х120

1. Медная токопроводящая жила:
-многопроволочная сечением 25-400 кв.мм;
2. Экран из электропроводящей бумаги;
3. Фазная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом,
-цифровая маркировка жил: 1, 2, 3;
4. Экран из электропроводящей бумаги;
5. Свинцовая оболочка;
6. Защитный слой из крепированой бумаги и полиэтилентерефталатной пленки;
7. Заполнение из кабельной пряжи;
8. Подушка из кабельной пряжи;
9. Броня из стальных лент

Область применения кабеля ОСБГ 3х120

Особенностью кабелей с бумажной изоляцией, в частности ОСБГ 3х120, в том что, если кабель содержит вязкую пропитку, то его нельзя использовать без применения специальных устройств (стопорных муфт) при монтаже в трассах с разностью уровней между высшей и низшей точками. Причина заключается в том, что при наличии разности высот при прокладке кабеля с вязкой бумажной изоляцией есть вероятность стекания пропитки изоляции, а это может привести к разгерметизации кабеля или уменьшению электрической прочности кабеля.

Благодаря свинцовой оболочке кабель устойчив к агрессивным щелочным средам. Кроме этого кабель ОСБГ 3х120 стоек к взрывоопасным зонам. К таким зонам относятся: лаборатории, резервуары с легковоспламеняемыми газами(газгольдеры), эстакады для слива или налива горючих жидкостей и т.д. (соответствующие классы зон взрывоопасности B-Iб, B-Ir, B-II, В-IIа. Единственное условия - механические нагрузки. В зонах класса В-Iб и В-IIа кабель можно применять, даже если на кабель ОСБГ 3х120 действуют механические нагрузки, в B-II, В-IIа нельзя подвергать кабель механическому воздействию.

Рабочие температуры кабеля ОСБГ 3х120 от -50 до +50С. Кабель применяют в умеренном и холодном климатах. Монтаж кабеля не осуществляют при отрицательных температурах.

Общий срок службы кабеля составляет не менее 30 лет. Производители дают гарантийный срок эксплуатации 4,5 года

Цена кабеля ОСБГ 3х120

Компания Юнитэк реализует кабель ОСБГ 3х120 по низким ценам и доставляет продукцию в любой регион страны. Мы ценим время и экономим затраты своих клиентов.
