Кабель ОСБ 3х70

Описание кабеля ОСБ 3х70

Кабель ОСБ 3х70 относится к силовым кабелям с бумажной изоляцией. Электрическая сопротивляемость медных жил в 1,65 раз выше алюминиевых, однако плотность меди в 3,3 раза больше, поэтому при одинаковом электрическом сопротивление кабель с медными жилами будет весить в 2 раза больше кабеля с алюминиевыми. Конструктивной особенностью кабеля ОСБ 3х70 является то, сто каждая медная жила заключена в отдельную свинцовую оболочку. Кабель ОСБ 3х70 рассчитан на неподвижный монтаж в сетях напряжением переменного тока 20-35 кВ.

Расшифровка силового кабеля ОСБ 3х70

• О - Оболочка
• С - Свинцовая (кабели имеют конструкцию с отдельной свинцовой оболочкой по каждой изолированной жиле)
• Б - Броня из двух стальных лент

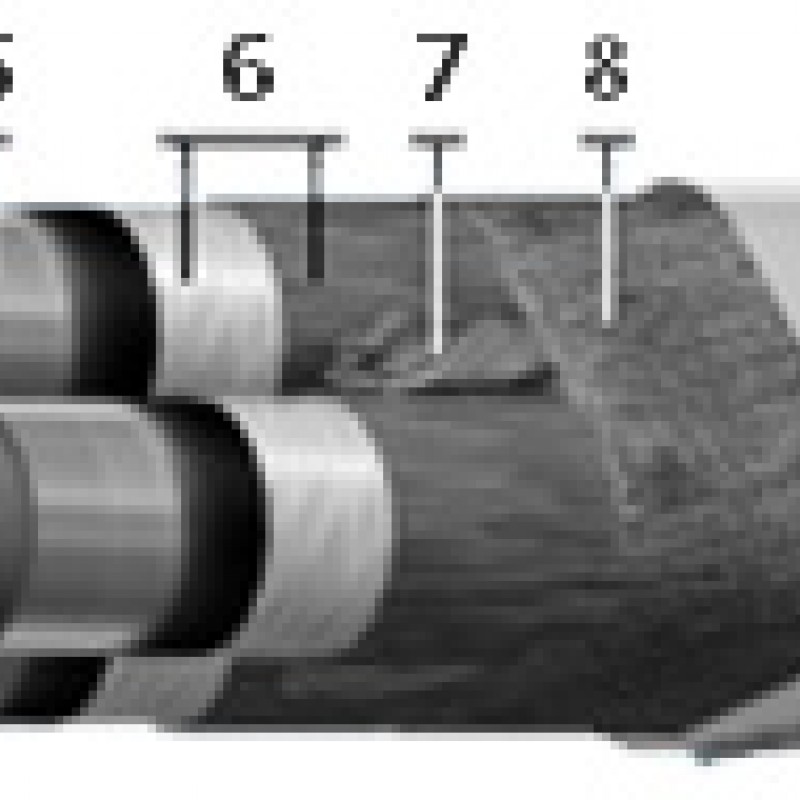

Элементы конструкции кабеля ОСБ 3х70

1. медные жилы,
2. экран из электропроводящей бумаги по каждой жиле,
3. пропитанная бумажная изоляция по каждой жиле,
4. экран из электропроводящей бумаги по каждой жиле,
5. свинцовые оболочки по каждой жиле,
6. защитный слой из крепированной бумаги и полиэтилентерефталатной пленки по каждой жиле,
7. заполнение из кабельной пряжи,
8. подушка из кабельной пряжи,
9. броня из стальных лент,
10. наружный покров из волокнистых материалов

Область применения кабеля ОСБ 3х70

Особенностью кабелей с бумажной изоляцией, в частности ОСБ 3х70, в том что, если кабель содержит вязкую пропитку, то его нельзя использовать без применения специальных устройств (стопорных муфт) при монтаже в трассах с разностью уровней между высшей и низшей точками. Причина заключается в том, что при наличии разности высот при прокладке кабеля с вязкой бумажной изоляцией есть вероятность стекания пропитки изоляции, а это может привести к разгерметизации кабеля или уменьшению электрической прочности кабеля.

Благодаря свинцовой оболочки кабель устойчив к агрессивным средам. Кабель ОСБ 3х70 допустимо применять во влажных почвах, под водой с повышенной концентрацией щелочи. Кабель можно прокладывать в земляных траншеях с низкой коррозионной активностью с наличием или отсутствием блуждающих токов, то есть кабель ОСБ 3х70 допустимо прокладывать вблизи источников токов: электрифицированных железных дорог, трамвайных путей, рядом с карьерами. Единственное условие при прокладке в земле - не подвергать растягивающим нагрузкам. Глубина прокладки кабеля должна составлять не менее 0,7 м. В траншее прокладывают не больше 3-х кабелей напряжением 20-35кВ и 6-ти 10кВ кабелей.

Рекомендуемый срок хранения кабелей на открытых площадках - не более 2 лет, под навесом - не более 5 лет, в закрытых помещениях - не более 10 лет. Общий срок службы кабеля составляет не менее 30 лет. Производители дают гарантийный срок эксплуатации 4,5 года

Цена кабеля ОСБ 3х70

Компания Юнитэк реализует кабель ОСБ 3х70 по низким ценам и доставляет продукцию в любой регион страны. Мы ценим время и экономим затраты своих клиентов.
