Кабель ЦАСБ2л-10 3х120 (ож)

Описание кабеля ЦАСБ2л 3х120 (ож) 10кВ

Кабель ЦАСБ2л-10 3х120 (ож) относится к классу кабелей с бумажной изоляцией с нестекающей пропиткой.У кабеля с нестекающей бумажной изоляцией вязкость состава выше и при рабочих температурах кабеля и допустимых уровневых разностях при монтаже он не перемещается.Кабели, которые предусмотрено прокладывать вертикально, имеют или слабо пропитанную изоляцию или изоляцию с нестекающим составом. Кабель с обедненной пропиткой обрабатывается вакуумом после пропитки, а в нестекающую пропитку добавляют церезин, вещество получаемое из нефти, за счет которого пропитка не стекает, а это в свою очередь предотвращает разгерметизацию кабеля. Конструкционной особенностью кабеля является усиленная подушка из 2-х пластмассовых лент (в маркировке обозначается как 2л), которая предохраняет кабель от коррозии.

Расшифровка кабеля ЦАСБ2л 3х120 (ож) 10кВ

• Ц - Бумажная изоляция, пропитанная нестекающим составом, содержащим церезин
• А - Алюминиевая токопроводящая жила
• С - Свинцовая оболочка
• Б - Броня из двух стальных лент
• 2л - В подушке под броней имеется два слоя из пластмассовых лент

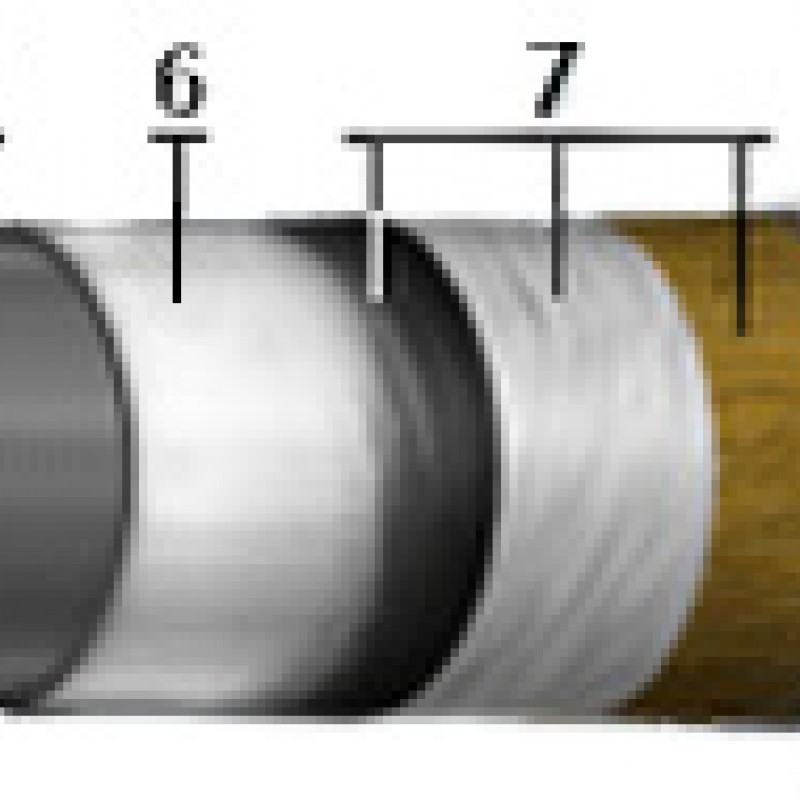

Элементы конструкции кабеля ЦАСБ2л 3х120 (ож) 10кВ

1. Алюминиевая токопроводящая жила:
-однопроволочная сечением 25-240 кв.мм - "ож",
-многопроволочная сечением 70-800 кв.мм;
2. Фазная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом;
маркировка жил:
-цифровая: 1, 2, 3, 4,
-цветовая: белая или жёлтая, синяя или зеленая, красная или малиновая, коричневая или чёрная;

3. Заполнение из бумажных жгутов;
4. Поясная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом;
5. Экран из электропроводящей бумаги для кабелей на напряжение от 6 кВ и более;
6. Свинцовая оболочка;
7. Подушка из битума, пленки ПВХ и крепированной бумаги;
8. Броня из стальных лент;
9. Наружный покров из волокнистых материалов.

Область применения кабеля ЦАСБ2л 3х120 (ож) 10кВ

Кабели ЦАСБ2л-10 3х120 (ож) предназначены для передачи и распределения электрической энергии в стационарных установках для сетей на напряжение до 10кВ частотой 50Гц.
Применяется для прокладки в земле (траншеях) со средней или высокой коррозионной активностью на трассах с отсутствием блуждающих токов и в земле (траншеях), если в процессе эксплуатации не подвергаются растягивающим усилиям. Преимущественно кабели ЦАСБ2л-10 3х120 (ож) предназначены для прокладки на вертикальных и наклонных участках трасс без ограничения разности уровней.

Особенности кабеля ЦАСБ2л 3х120 (ож) 10кВ

Жилы сечением до 16 мм2 выполняются круглыми, сечением от 25 мм2 до 240 мм2 - секторными; жилы четырехжильных кабелей с заземляющей жилой выполняются секторными, заземляющая жила - круглой; жилы могут быть однопроволочными и многопрволочными, уплотненными в процессе их изготовления.
Кабели с двумя медными контрольными жилами сечением 1,5 кв.мм предназначены для сетей электрофицированного транспорта.

Характеристики ЦАСБ2л 3х120 (ож) 10кВ

• Влажность воздуха при 35° C [%]: 98
• Гарантийный срок эксплуатации [месяц]: 54
• Испытательное переменное напряжение частотой 50 Гц, 5 мин. [кВ]: 25
• Максимальная рабочая температура жилы при перегрузке [°С]: 90
• Максимальная рабочая температура жилы [°С]: 70
• Монтаж при температуре, не ниже [°C]: 0
• Номинальное переменное напряжение частотой 50 Гц [кВ]: 10
• Номинальное постоянное напряжение [кВ]: 25
• Радиус изгиба многожильных кабелей, не менее [наружных диаметров]: 15
• Радиус изгиба одножильных кабелей, не менее [наружных диаметров]: 25
• Разность уровней, не более [м]: 15
• Температура окружающей среды, верхний предел [°C]: +50
• Температура окружающей среды, нижний предел [°C]: -50
• Электрическое сопротивление изоляции, не менее [МОм*км]: 200

Электрические характеристики кабеля ЦАСБ2л-10 3х120 (ож):

Электрическое сопротивление токопроводящих жил на 1 км длины при температуре 20 С, Ом, не более:

• для жил сечением 25 мм2 - 1,2;
• для жил сечением 185 мм2 - 0,164;

Электрическое сопротивление изоляции на 1 км длины при температуре 20 С, МОм, не менее - 200;
Продолжительность короткого замыкания - не более 4с;
Кабели могут эксплуатироваться в сетях постоянного тока при значениях напряжения в 2,5 раза больше номинального значения переменного напряжения.
