Кабель ЦАСБ 3х240

Описание кабеля ЦАСБ 3х240

Кабель ЦАСБ 3х240 предназначен для электропередачи в неподвижных установках в сетях на напряжение переменного тока - 6кВ-35кВ В с частотой 50 Гц. Отличительной особенностью конструкции кабеля является особая нестекающая пропитка а также изоляция жил. У кабель с нестекающей бумажной изоляцией вязкость состава выше и при рабочих температурах кабеля и допустимых уровневых разностях при монтаже состав не перемещается. Кабели, которые предусмотрено прокладывать вертикально, имеют или слабо пропитанную изоляцию или изоляцию с нестекающим составом. Кабель с обедненной пропиткой обрабатывается вакуумом после пропитки, а в нестекающую пропитку добавляют церезин, вещество получаемого из нефти, за счет которого пропитка не стекает, а это в свою очередь предотвращает разгерметизацию кабеля.

Расшифровка силового кабеля ЦАСБ 3х240

• Ц - Бумажная изоляция, пропитанная нестекающим составом, содержащим церезин
• А - Алюминиевая токопроводящая жила
• С - Свинцовая оболочка
• Б - Броня из двух стальных лент

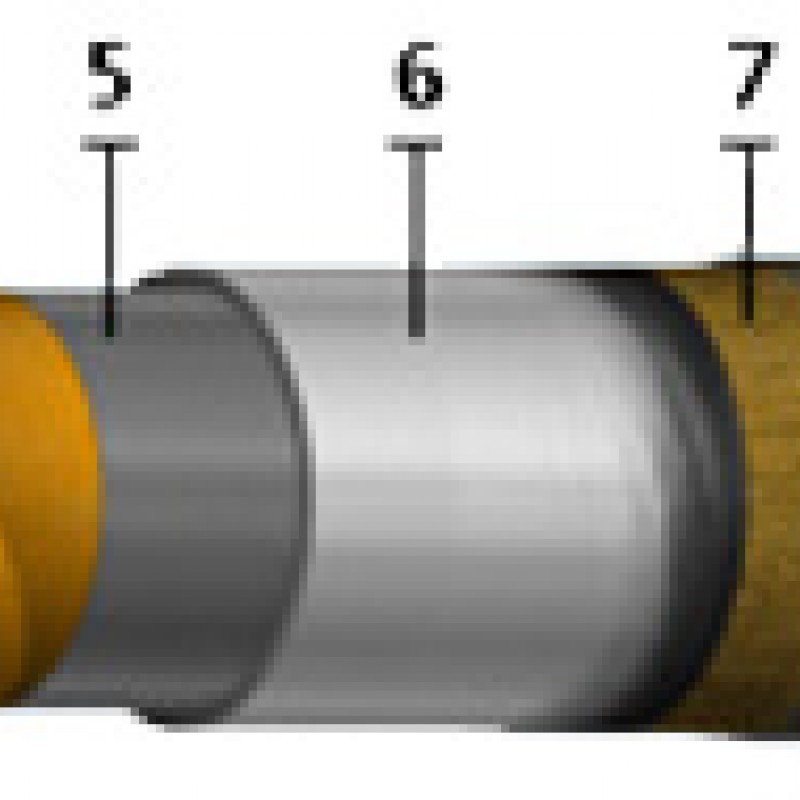

Элементы конструкции кабеля ЦАСБ 3х240

1. Алюминиевая токопроводящая жила:
-однопроволочная сечением 25-240 кв.мм -"ож",
-многопроволочная сечением 70-800 кв.мм;
2. Фазная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом;
3. маркировка жил:
-цифровая: 1, 2, 3, 4,
-цветовая: белая или жёлтая, синяя или зеленая, красная или малиновая, коричневая или чёрная;
4. Заполнение из бумажных жгутов;
5. Поясная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом;
6. Экран из электропроводящей бумаги для кабелей
7. на напряжение от 6 кВ и более;
8. Свинцовая оболочка;
9. Подушка из битума и крепированной бумаги;
10. Броня из стальных лент;
11. Наружный покров из волокнистых материалов

Область применения кабеля ЦАСБ 3х240

Особенность всех кабелей с нестекающей пропиткой заключается в том, что их можно прокладывать без ограничения разности высот в отличии от кабелей с вязкой маслоканифольной пропиткой по ГОСТ 18410—73Е. Для кабелей с вязкой пропиткой при превышении допустимой высоты необходимо применение специальных стопорных муфт. Причина заключается в том, что при наличии разности высот при прокладке кабеля с вязкой пропиткой есть вероятность стекания пропитки изоляции, а это может привести к разгерметизации кабеля или уменьшению электрической прочности кабеля.

Благодаря свинцовой оболочки кабель устойчив к агрессивным средам. ЦАСБ 3х240 допустимо применять во влажных почвах, под водой с повышенной концентрацией щелочи. Кабель можно прокладывать в земляных траншеях с низкой коррозионной активностью с наличием или отстутствием блуждающих токов, то есть кабель ЦАСБ 3х240 допустимо прокладывать вблизи источников токов: электрифицированных железных дорог, трамвайных путей, рядом с карьерами. Также кабель можно прокладывать в почвах со средней коррозионной активностью, но при этом без токов. Еще одно условие при прокладке в земле - не подвергать растягивающим нагрузкам. Глубина прокладки кабеля должна составлять не менее 0,7 м. В траншее прокладывают не больше 3-х кабелей напряжением 20-35кВ и 6-ти 10кВ кабелей.

Рекомендуемый срок хранения кабелей на открытых площадках - не более 2 лет, под навесом - не более 5 лет, в закрытых помещениях - не более 10 лет. Общий срок службы кабеля составляет не менее 30 лет. Производители дают гарантийный срок эксплуатации 4,5 года.

Стоимость кабеля ЦАСБ 3х240

Компания Юнитэк реализует кабель ЦАСБ 3х240 по низким ценам и доставляет продукцию в любой регион страны. Мы ценим время и экономим затраты своих клиентов.
