Кабель ЦААПл 3х150 (ож)

Описание кабеля ЦААПл 3х150 (ож)

Кабель ЦААПл 3х150 (ож) предназначен для электропередачи в неподвижных установках в сетях на напряжение переменного тока - 6кВ-10кВ В с частотой 50 Гц. Отличительной особенностью конструкции кабеля является особая нестекающая пропитка. У кабель с нестекающей бумажной изоляцией вязкость состава выше и при рабочих температурах кабеля и допустимых уровневых разностях при монтаже состав не перемещается. Кабели, которые предусмотрено прокладывать вертикально, имеют или слабо пропитанную изоляцию или изоляцию с нестекающим составом. Кабель с обедненной пропиткой обрабатывается вакуумом после пропитки, а в нестекающую пропитку добавляют церезин, вещество получаемого из нефти, за счет которого пропитка не стекает, а это в свою очередь предотвращает разгерметизацию кабеля. В качестве брони в кабеле применяются стальные проволоки. В отличие от брони из лент проволочная броня позволяет подвергать кабель растягивающим усилиям. При высоких растягивающих нагрузках кабель покрывают двойным слоем проволочной брони, диаметром 1.4 – 4.0 мм.Подушка предохраняет оболочку кабеля от повреждений проволочной броней, а также при изгибах кабеля.

Расшифровка силового кабеля ЦААПл 3х150 (ож)

• Ц - Бумажная изоляция, пропитанная нестекающим составом, содержащим церезин
• А - Алюминиевая токопроводящая жила
• А - Алюминиевая оболочка
• П - Броня из стальных оцинкованных проволок
• л - В подушке под броней имеется слой из пластмассовых лент

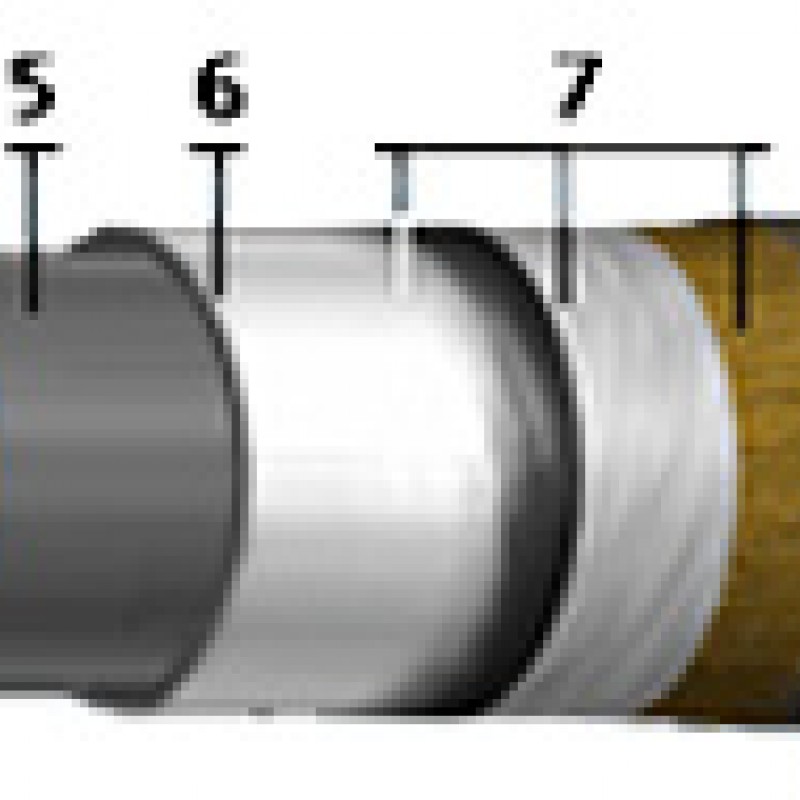

Элементы конструкции кабеля ЦААПл 3х150 (ож)

1. Алюминиевая токопроводящая жила:
- однопроволочная (класс 1) сечением 25-240 кв. мм.,
- многопроволочная (класс 2) сечением 70-240 кв. мм.;
2. Фазная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом;
маркировка жил:
- цифровая: 1, 2, 3, 4,
- цветовая: белая или жёлтая, синяя или зеленая, красная или малиновая, коричневая или чёрная;
3. Заполнение из бумажных жгутов;
4. Поясная бумажная изоляция, пропитанная вязким или нестекающим пропиточным составом;
5. Экран из электропроводящей бумаги для кабелей на напряжение от 6 кВ и более;
6. Алюминиевая оболочка;
7. Подушка из битума, пленки ПВХ, крепированой бумаги и кабельной пряжи или стеклопряжи;
8. Броня из стальных круглых оцинкованных проволок;
9. Наружный покров из кабельной пряжи и мела.

Область применения кабеля ЦААПл 3х150 (ож)

Особенность всех кабелей с нестекающей пропиткой заключается в том, что их можно прокладывать без ограничения разности высот в отличии от кабелей с вязкой маслоканифольной пропиткой по ГОСТ 18410—73Е. Для кабелей с вязкой пропиткой при превышении допустимой высоты необходимо применение специальных стопорных муфт. Причина заключается в том, что при наличии разности высот при прокладке кабеля с вязкой пропиткой есть вероятность стекания пропитки изоляции, а это может привести к разгерметизации кабеля или уменьшению электрической прочности кабеля.

Чаще всего кабель ЦААПл 3х150 (ож) эксплуатируется в умеренном и холодном климате (от -50 до +50). Кабель можно подвергать растягивающим нагрузкам. Благодаря стойкости к растягивающим усилиям кабель можно прокладывать на вертикальных участках и в специфичных грунтах: насыпных, болотистых, пучинистых, мерзлых. Кабель марки ЦААПл 3х150 (ож) может быть проложен без предварительного подогрева при температуре не ниже 0°С (в соответствии с ГОСТ 18690).

Кабель прокладывают одинарно. Есть все необходимые паспорта и сертификаты.

Общий срок службы кабеля составляет не менее 30 лет. Производители дают гарантийный срок эксплуатации 4,5 года.

Стоимость кабеля ЦААПл 3х150 (ож)

Компания Юнитэк реализует кабель ЦААПл 3х150 (ож) по низким ценам и доставляет продукцию в любой регион страны. Мы ценим время и экономим затраты своих клиентов.
