Кабель ЦААП2л-10 3х120 (ож)

Описание кабеля ЦААП2л 3х120 (ож) 10кВ

Кабель ЦААП2л-10 3х120 (ож) предназначен для электропередачи в неподвижных установках в сетях на напряжение переменного тока - 10кВ В с частотой 50 Гц. Отличительной особенностью конструкции кабеля является особая нестекающая пропитка. У кабель с нестекающей бумажной изоляцией вязкость состава выше и при рабочих температурах кабеля и допустимых уровневых разностях при монтаже состав не перемещается. Кабели, которые предусмотрено прокладывать вертикально, имеют или слабо пропитанную изоляцию или изоляцию с нестекающим составом. Кабель с обедненной пропиткой обрабатывается вакуумом после пропитки, а в нестекающую пропитку добавляют церезин, вещество получаемого из нефти, за счет которого пропитка не стекает, а это в свою очередь предотвращает разгерметизацию кабеля. В качестве брони в кабеле применяются стальные проволоки. В отличие от брони из лент проволочная броня позволяет подвергать кабель растягивающим усилиям. При высоких растягивающих нагрузках кабель покрывают двойным слоем проволочной брони, диаметром 1.4 – 4.0 мм. Усиленная подушка из 2-х пластмассовых лент (в маркировке обозначается как 2л) предохраняет кабель от коррозии.

Расшифровка силового кабеля ЦААП2л 3х120 (ож) 10кВ

• Ц - Бумажная изоляция, пропитанная нестекающим составом, содержащим церезин
• А - Алюминиевая токопроводящая жила
• А - Алюминиевая оболочка
• П - Броня из стальных оцинкованных проволок
• 2л - В подушке под броней имеется два слоя из пластмассовых лент

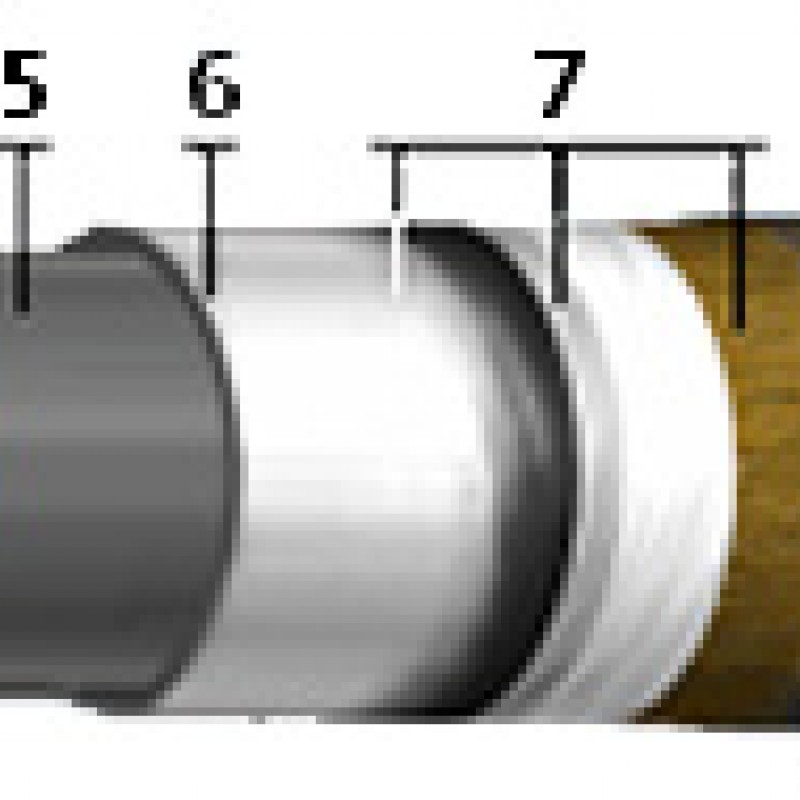

Элементы конструкции кабеля ЦААП2л 3х120 (ож) 10кВ

1. Алюминиевая токопроводящая жила:
- однопроволочная (класс 1) сечением 25-240 кв. мм.,
- многопроволочная (класс 2) сечением 70-240 кв. мм.;
2. Фазная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом;
маркировка жил:
- цифровая: 1, 2, 3, 4,
- цветовая: белая или жёлтая, синяя или зеленая, красная или малиновая, коричневая или чёрная;
3. Заполнение из бумажных жгутов;
4. Поясная бумажная изоляция, пропитанная вязким или нестекающим пропиточным составом;
5. Экран из электропроводящей бумаги для кабелей на напряжение от 6 кВ и более;
6. Алюминиевая оболочка;
7. Подушка из битума, пленки ПВХ, крепированой бумаги и кабельной пряжи или стеклопряжи;
8. Броня из стальных круглых оцинкованных проволок;
9. Наружный покров из кабельной пряжи и мела.

Область применения кабеля ЦААП2л 3х120 (ож) 10кВ

Особенность всех кабелей с нестекающей пропиткой заключается в том, что их можно прокладывать без ограничения разности высот в отличии от кабелей с вязкой маслоканифольной пропиткой по ГОСТ 18410—73Е. Для кабелей с вязкой пропиткой при превышении допустимой высоты необходимо применение специальных стопорных муфт. Причина заключается в том, что при наличии разности высот при прокладке кабеля с вязкой пропиткой есть вероятность стекания пропитки изоляции, а это может привести к разгерметизации кабеля или уменьшению электрической прочности кабеля.

Чаще всего кабель ЦААП2л-10 3х120 (ож) эксплуатируется в умеренном и холодном климате (от -50 до +50). Кабель можно подвергать растягивающим нагрузкам. Благодаря стойкости к растягивающим усилиям кабель можно прокладывать на вертикальных участках и в специфичных грунтах: насыпных, болотистых, пучинистых, мерзлых. Кабель марки ЦААП2л-10 3х120 (ож) может быть проложен без предварительного подогрева при температуре не ниже 0°С (в соответствии с ГОСТ 18690).

Кабель прокладывают одинарно. Есть все необходимые паспорта и сертификаты.

Общий срок службы кабеля составляет не менее 30 лет. Производители дают гарантийный срок эксплуатации 4,5 года.

Стоимость кабеля ЦААП2л 3х120 (ож) 10кВ

Компания Юнитэк реализует кабель ЦААП2л-10 3х120 (ож) по низким ценам и доставляет продукцию в любой регион страны. Мы ценим время и экономим затраты своих клиентов.
