Кабель ЦААБлГ-10 3х240

Описание кабеля ЦААБлГ 3х240 10кВ

Кабель ЦААБлГ-10 3х240 предназначен для электропередачи в неподвижных установках в сетях на напряжение переменного тока - 6кВ-10кВ В с частотой 50 Гц. Отличительной особенностью кабеля является особая нестекающая пропитка. У кабель с нестекающей бумажной изоляцией вязкость состава выше и при рабочих температурах кабеля и допустимых уровневых разностях при монтаже состав не перемещается. Кабели, которые предусмотрено прокладывать вертикально, имеют или слабо пропитанную изоляцию или изоляцию с нестекающим составом. Кабель с обедненной пропиткой обрабатывается вакуумом после пропитки, а в нестекающую пропитку добавляют церезин, вещество получаемого из нефти, за счет которого пропитка не стекает, а это в свою очередь предотвращает разгерметизацию кабеля. Стальная броня и алюминиевая оболочка обеспечивают высокую защиту от механических нагрузок. Толщина стальных лент в броне составляет 0.3-0.8 мм. Единственный недостаток из-за брони - это отсутствие стойкости к растягивающим нагрузкам. Благодаря экрану из кабельной бумаги, который накладывается на жилу поверх изоляции происходит выравнивание электрического поля в кабеле. Наличие бумажного заполнителя придает кабелю круглую форму.В данном типе кабеля есть защитный покров в виде подушки, изготовленной из слоев битума, пропитанной крепированной бумаги. Подушка предохраняет оболочку кабеля от повреждений при наложении брони, а также при изгибах кабеля.

Расшифровка силового кабеля ЦААБлГ 3х240 10кВ

• Ц - Бумажная изоляция, пропитанная нестекающим составом, содержащим церезин
• А - Алюминиевая токопроводящая жила
• А - Алюминиевая оболочка
• Б - Броня из двух стальных лент
• Л - В подушке под броней имеется слой из пластмассовых лент
• Г - Отсутствие защитных покровов поверх брони

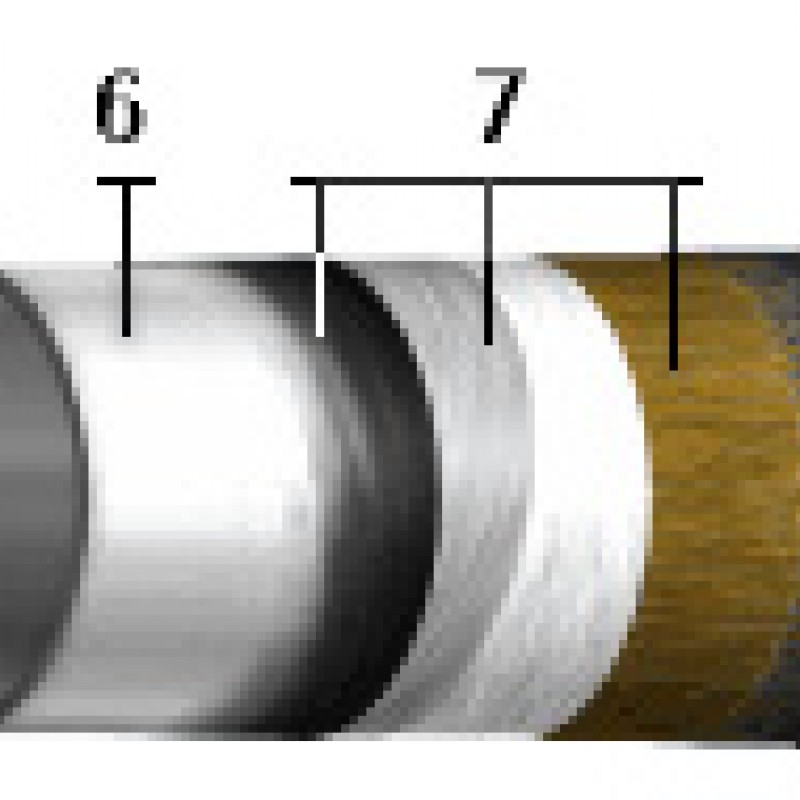

Элементы конструкции кабеля ЦААБлГ 3х240 10кВ

1. Алюминиевая токопроводящая жила:
- однопроволочная (класс 1) сечением 25-240 кв. мм.,
- многопроволочная (класс 1 или 2) сечением 70-800 кв. мм.;
2. Фазная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом;
маркировка жил:
- цифровая: 1, 2, 3, 4,
- цветовая: белая или жёлтая, синяя или зеленая, красная или малиновая, коричневая или чёрная;
3. Заполнение из бумажных жгутов;
4. Поясная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом;
5. Экран из электропроводящей бумаги для кабелей на напряжение от 6 кВ и более;
6. Алюминиевая оболочка;
7. Подушка из битума, пленки ПВХ и крепированной бумаги;
8. Броня из стальных или стальных оцинкованных лент.

Область применения кабеля ЦААБлГ 3х240 10кВ

Особенность всех кабелей с нестекающей пропиткой заключается в том, что их можно прокладывать без ограничения разности высот в отличии от кабелей с вязкой маслоканифольной пропиткой по ГОСТ 18410—73Е. Для кабелей с вязкой пропиткой при превышении допустимой высоты необходимо применение специальных стопорных муфт. Причина заключается в том, что при наличии разности высот при прокладке кабеля с вязкой пропиткой есть вероятность стекания пропитки изоляции, а это может привести к разгерметизации кабеля или уменьшению электрической прочности кабеля.

Чаще всего кабель ЦААБлГ-10 3х240 эксплуатируется в умеренном и холодном климате (от -50 до +50).Кабель эксплуатируют на открытом воздухе, в сырых и затапливаемых подвалах, шахтах, коллекторах, эстакадах. При этом кабель нельзя подвергать растягивающим нагрузкам, чтобы не повредить стальную броню и экран. Кабель марки ЦААБлГ-10 3х240 может быть проложен без предварительного подогрева при температуре не ниже 0°С (в соответствии с ГОСТ 18690).

ЦААБлГ-10 3х240 разрешено прокладывать в местах с повышенной взрывоопасностью, такие как лаборатории, территории с резервуарами, наполненными легковоспламеняемыми газами(газгольдеры), эстакадами для слива или налива горючих жидкостей и т.д. (соответствующие классы зон взрывоопасности B-Iб, В-IIа.). Есть все необходимые паспорта и сертификаты пожаробезопасности. Кабель прокладывают одинарно.

Общий срок службы кабеля составляет не менее 30 лет. Производители дают гарантийный срок эксплуатации 4,5 года.

Стоимость кабеля ЦААБлГ 3х240 10кВ

Компания Юнитэк реализует кабель ЦААБлГ-10 3х240 по низким ценам и доставляет продукцию в любой регион страны. Мы ценим время и экономим затраты своих клиентов.
