Кабель ЦААБл 3х120

Описание кабеля ЦААБл 3х120

Кабель ЦААБл 3х120 предназначен для электропередачи в неподвижных установках в сетях на напряжение переменного тока - 6кВ-10кВ В с частотой 50 Гц. Отличительной особенностью кабеля является особая нестекающая пропитка. У кабель с нестекающей бумажной изоляцией вязкость состава выше и при рабочих температурах кабеля и допустимых уровневых разностях при монтаже состав не перемещается. Кабели, которые предусмотрено прокладывать вертикально, имеют или слабо пропитанную изоляцию или изоляцию с нестекающим составом. Кабель с обедненной пропиткой обрабатывается вакуумом после пропитки, а в нестекающую пропитку добавляют церезин, вещество получаемого из нефти, за счет которого пропитка не стекает, а это в свою очередь предотвращает разгерметизацию кабеля. Стальная броня и алюминиевая оболочка обеспечивают высокую защиту от механических нагрузок. Толщина стальных лент в броне составляет 0.3-0.8 мм. Единственный недостаток из-за брони - это отсутствие стойкости к растягивающим нагрузкам. Благодаря экрану из кабельной бумаги, который накладывается на жилу поверх изоляции происходит выравнивание электрического поля в кабеле. Наличие бумажного заполнителя придает кабелю круглую форму.В данном типе кабеля есть защитный покров в виде подушки, изготовленной из слоев битума, пропитанной крепированной бумаги. Подушка предохраняет оболочку кабеля от повреждений при наложении брони, а также при изгибах кабеля.

Расшифровка силового кабеля ЦААБл 3х120

• Ц - Бумажная изоляция, пропитанная нестекающим составом, содержащим церезин
• А - Алюминиевая токопроводящая жила
• А - Алюминиевая оболочка
• Б - Броня из двух стальных лент
• Л - В подушке под броней имеется слой из пластмассовых лент

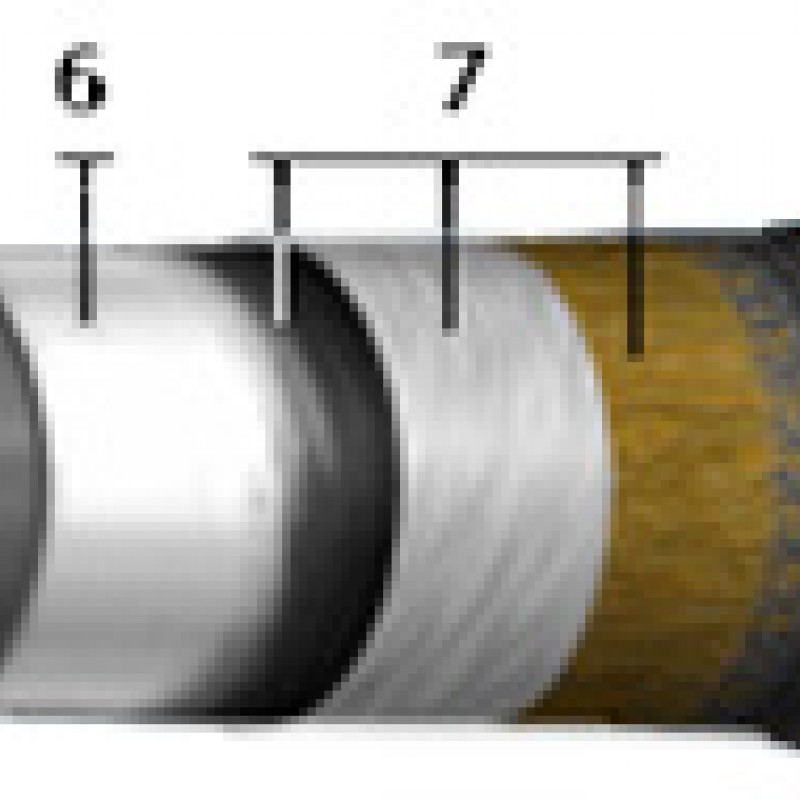

Элементы конструкции кабеля ЦААБл 3х120

1. Алюминиевая токопроводящая жила:
-однопроволочная (класс 1) сечением 25-240 кв. мм.,
-многопроволочная (класс 1 или 2) сечением 70-800 кв. мм.;
2. Фазная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом;
маркировка жил:
-цифровая: 1, 2, 3, 4,
-цветовая: белая или жёлтая, синяя или зеленая, красная или малиновая, коричневая или чёрная;
3. Заполнение из бумажных жгутов;
4. Поясная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом;
5. Экран из электропроводящей бумаги для кабелей на напряжение от 6 кВ и более;
6. Алюминиевая оболочка;
7. Подушка из битума, пленки ПВХ и крепированной бумаги;
8. Броня из стальных лент;
9. Наружный покров из стеклянной или кабельной пряжи и покрытие предохраняющее кабель от слипания.

Область применения кабеля ЦААБл 3х120

Особенность всех кабелей с нестекающей пропиткой заключается в том, что их можно прокладывать без ограничения разности высот в отличии от кабелей с вязкой маслоканифольной пропиткой по ГОСТ 18410—73Е. Для кабелей с вязкой пропиткой при превышении допустимой высоты необходимо применение специальных стопорных муфт. Причина заключается в том, что при наличии разности высот при прокладке кабеля с вязкой пропиткой есть вероятность стекания пропитки изоляции, а это может привести к разгерметизации кабеля или уменьшению электрической прочности кабеля.

Чаще всего кабель ЦААБл 3х120 эксплуатируется в умеренном и холодном климате (от -50 до +50). Кабель можно прокладывать в земляных траншеях с невысоким показателем коррозионной активности при отсутствии блуждающих токов. При это кабель нельзя подвергать растягивающим нагрузкам, чтобы не повредить стальную броню и экран. Кабель марки ЦААБл 3х120 может быть проложен без предварительного подогрева при температуре не ниже 0°С (в соответствии с ГОСТ 18690).

Общий срок службы кабеля составляет не менее 30 лет. Производители дают гарантийный срок эксплуатации 4,5 года.
