Кабель ЦААБвГ-10 3х70

Описание кабеля ЦААБвГ 3х70 10кВ

Кабель ЦААБвГ-10 3х70 предназначен для электропередачи в неподвижных установках в сетях на напряжение переменного тока - 6кВ-10кВ В с частотой 50 Гц. Отличительной особенностью кабеля является особая нестекающая пропитка. У кабель с нестекающей бумажной изоляцией вязкость состава выше и при рабочих температурах кабеля и допустимых уровневых разностях при монтаже состав не перемещается. Кабели, которые предусмотрено прокладывать вертикально, имеют или слабо пропитанную изоляцию или изоляцию с нестекающим составом. Кабель с обедненной пропиткой обрабатывается вакуумом после пропитки, а в нестекающую пропитку добавляют церезин, вещество получаемого из нефти, за счет которого пропитка не стекает, а это в свою очередь предотвращает разгерметизацию кабеля. Стальная броня и алюминиевая оболочка обеспечивают высокую защиту от механических нагрузок. Толщина стальных лент в броне составляет 0.3-0.8 мм. Единственный недостаток из-за брони - это отсутствие стойкости к растягивающим нагрузкам. Благодаря экрану из кабельной бумаги, который накладывается на жилу поверх изоляции происходит выравнивание электрического поля в кабеле. Наличие бумажного заполнителя придает кабелю круглую форму.

Расшифровка силового кабеля ЦААБвГ 3х70 10кВ

• Ц - Бумажная изоляция, пропитанная нестекающим составом, содержащим церезин
• А - Алюминиевая токопроводящая жила
• А - Алюминиевая оболочка
• Б - Броня из двух стальных лент
• В - Оболочка из поливинилхлоридного пластиката
• Г - Отсутствие защитных покровов поверх брони

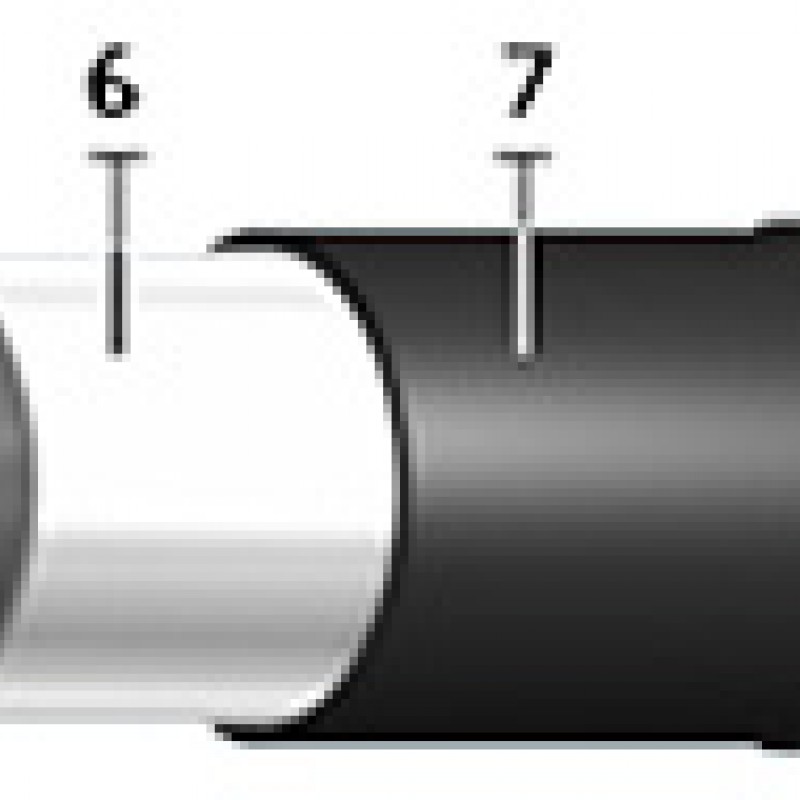

Элементы конструкции кабеля ЦААБвГ 3х70 10кВ

1. Алюминиевая токопроводящая жила:
-однопроволочная (класс 1) сечением 25-240 кв. мм.,
-многопроволочная (класс 2) сечением 70-240 кв. мм.;
2. Фазная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом;
маркировка жил:
-цифровая: 1, 2, 3,
-цветовая: белая или жёлтая, синяя или зеленая, красная или малиновая;
3. Заполнение из бумажных жгутов;
4. Поясная бумажная изоляция, пропитанная вязким или нестекающим пропиточным составом;
5. Экран из электропроводящей бумаги;
6. Алюминиевая оболочка;
7. Подушка из выпрессованного ПВХ пластиката;
8. Броня из стальных лент;

Область применения кабеля ЦААБвГ 3х70 10кВ

Особенность всех кабелей с нестекающей пропиткой заключается в том, что их можно прокладывать без ограничения разности высот в отличии от кабелей с вязкой маслоканифольной пропиткой по ГОСТ 18410—73Е. Для кабелей с вязкой пропиткой при превышении допустимой высоты необходимо применение специальных стопорных муфт. Причина заключается в том, что при наличии разности высот при прокладке кабеля с вязкой пропиткой есть вероятность стекания пропитки изоляции, а это может привести к разгерметизации кабеля или уменьшению электрической прочности кабеля.

Чаще всего кабель ЦААБвГ-10 3х70 эксплуатируется в умеренном и холодном климате (от -50 до +50). Нельзя подвергать кабель растягивающим нагрузкам, чтобы не повредить стальную броню и экран. Кабель эксплуатируют на открытом воздухе, в сырых и затапливаемых подвалах, шахтах, коллекторах, эстакадах. Кабель марки ЦААБвГ-10 3х70 может быть проложен без предварительного подогрева при температуре не ниже 0°С (в соответствии с ГОСТ 18690).

Кабель устойчив к вибрации. Источниками вибрации в жилых и общественных зданиях являются инженерное и санитарно-техническое оборудование, а также промышленные установки, например крупное кузнечнопрессовое оборудование, поршневые компрессоры, строительные машины (дизельмолоты), а также транспортные средства (метрополитен мелкого заложения, тяжелые грузовые автомобили, железнодорожные поезда, трамваи), создающие при работе большие динамические нагрузки, которые вызывают распространение вибрации в грунте и строительных конструкциях зданий. Эти вибрации часто являются также причиной возникновения шума в помещениях зданий.

Не горит при одинарной прокладке. Если необходимо проложить кабель групповым способом, то его обязательно обрабатывают огнезащитными средствами (например, специальной краской).Есть все необходимые паспорта и сертификаты пожаробезопасности.

Общий срок службы кабеля составляет не менее 30 лет. Производители дают гарантийный срок эксплуатации 4,5 года.

Стоимость кабеля ЦААБвГ 3х70 10кВ

Компания Юнитэк является оптовым поставщиком кабельной продукции, поэтому цена, в частности на кабель ЦААБвГ-10 3х70, рассчитывается индивидуально для каждого заказа в зависимости от метража и вашего региона. Мы можем предложить вам самые интересные и выгодные цены на кабель серии ЦААБвГ-10 3х70,благодаря долгосрочной и слаженной работе с производителями.
