Кабель АСШв 3х150 (ож)

Описание кабеля АСШв 3х150 (ож)

Кабели АСШв 3х150 (ож) предназначены для передачи и распределения электрической энергии в стационарных установках в электрических сетях на напряжение до 35 кВ частотой 50 Гц. Так как бумажная изоляция может впитывать влагу, то есть у неё есть свойство гигроскопичности, применяют свинцовую металлическую оболочку в качестве защиты. Также металлическая оболочка снижает риск механического воздействия на изоляцию и жилы кабеля. В кабеле есть заполнитель из бумажных жгутов. Основная функция заполнителей в кабеле - герметизация, поддержание формы кабеля, повышение стойкости к механическим повреждениям. Благодаря экрану из кабельной бумаги, который накладывается на жилу поверх изоляции происходит выравнивание электрического поля в кабеле.

• А - Алюминиевая токопроводящая жила
• С - Свинцовая оболочка
• Шв - Защитный покров в виде шланга из поливинилхлоридного пластиката

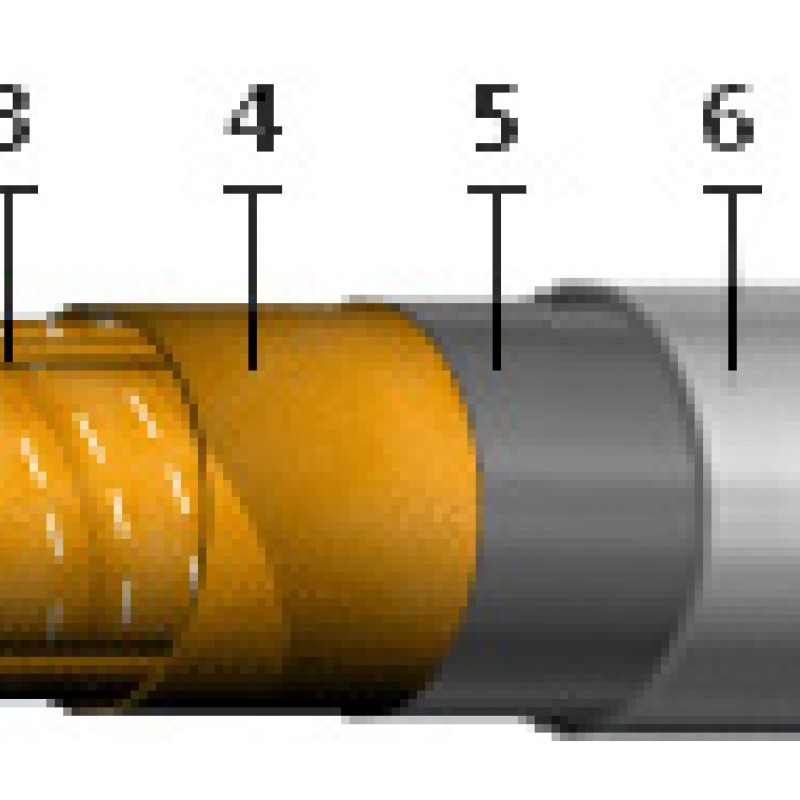

1. Алюминиевая токопроводящая жила:
-однопроволочная сечением 25-240 кв.мм - "ож",
-многопроволочная сечением 70-800 кв.мм;

2. Фазная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом;
маркировка жил:
-цифровая: 1, 2, 3, 4,
-цветовая: белая или жёлтая, синяя или зеленая, красная или малиновая, коричневая или чёрная;

3. Заполнение из бумажных жгутов;
4. Поясная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом;
5. Экран из электропроводящей бумаги для кабелей на напряжение 6 кВ и более;
6. Свинцовая оболочка;
7. Подслой из битума и ПЭТ пленки;
8. Наружный покров из ПВХ пластиката.

Кабель АСШв 3х150 (ож) с вязким пропитывающим составом без применения специальных устройств (например, стопорных муфт) предназначены для прокладки на трассах с разностью уровней между высшей и низшей точками расположения кабеля не более 15м. Причина заключается в том, что при наличии разности высот при прокладке кабеля с бумажной изоляцией есть вероятность стекания пропитки изоляции, а это может привести к разгерметизации кабеля или уменьшению электрической прочности кабеля. Для вертикальных и наклонных трасс лучше использовать кабели с нестекающим составом, например, кабель ЦАСШв 3х150 (ож)

Кабель АСШв 3х150 (ож) допустимо прокладывать во взрывоопасных зонах: лаборатории, территории, где расположены резервуары с легковоспламеняемыми газами(газгольдеры), эстакады для слива или налива горючих жидкостей и т.д. (соответствующие классы зон взрывоопасности B-Iб, B-Ir, B-II, В-IIа). АСШв 3х150 (ож) стоек к влаге, поэтому его используют в затапливаемых и влажных местах. Кабель устойчив к различным типам коррозии.

Цены на кабель АСШв 3х150 (ож)

Компания Юнитэк реализует кабель АСШв 3х150 (ож) по низким ценам и доставляет продукцию в любой регион страны. Мы ценим время и экономим затраты своих клиентов. Работать с нами выгодно!

Для уточнения цены добавьте товар в корзину или воспользуйтесь быстрым сервисом узнать цену в 2 клика!
