Кабель АСКлШв 3х120

Описание кабеля АСКлШв 3х120 10кВ

Кабели АСКлШв 3х120 предназначены для передачи и распределения электрической энергии в стационарных установках в электрических сетях на напряжение до 10 кВ частотой 50 Гц. Так как бумажная изоляция может впитывать влагу, то есть у неё есть свойство гигроскопичности, применяют свинцовую металлическую оболочку в качестве защиты. Также металлическая оболочка снижает риск механического воздействия на изоляцию и жилы кабеля. В кабеле есть заполнитель из бумажных жгутов. Основная функция заполнителей в кабеле - герметизация, поддержание формы кабеля, повышение стойкости к механическим повреждениям .В качестве брони в кабеле применяются стальные проволоки. В отличие от брони из лент проволочная броня позволяет подвергать кабель растягивающим усилиям. При высоких растягивающих нагрузках кабель покрывают двойным слоем проволочной брони, диаметром 1.4 – 4.0 мм. Подушка из крепированной бумаги в кабеле АСКлШв 3х120 защищает его от коррозии, а также предохраняет повреждение оболочки проволоками.

• А - Алюминиевая токопроводящая жила
• С - Свинцовая оболочка
• К - Броня из круглых стальных оцинкованных проволок
• л - В подушке под броней имеется слой из пластмассовых лент
• Шв - Защитный покров в виде шланга из поливинилхлоридного пластиката

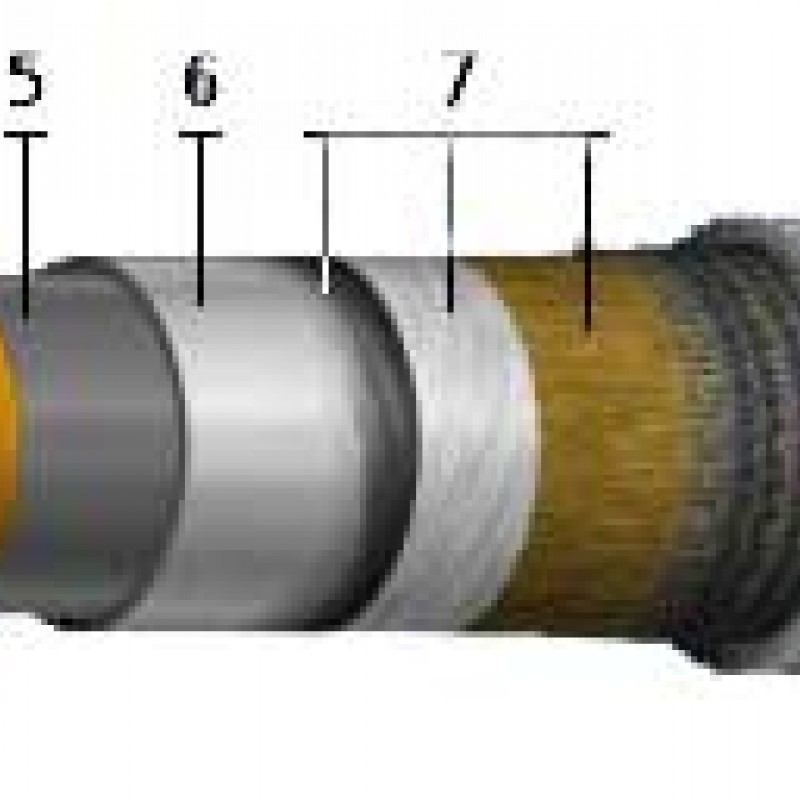

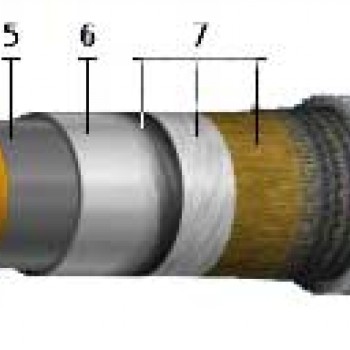

• Алюминиевая токопроводящая жила:
-однопроволочная сечением 25-240 кв.мм - "ож",
-многопроволочная сечением 70-240 кв.мм;
• Фазная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом;
маркировка жил:
-цифровая: 1, 2, 3, 4,
-цветовая: белая или жёлтая, синяя или зеленая, красная или малиновая, коричневая или чёрная;
• Заполнение из бумажных жгутов;
• Поясная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом;
• Экран из электропроводящей бумаги для кабелей на напряжение 6 кВ и более;
• Свинцовая оболочка;
• Подушка из битума, пленки ПВХ, крепированой бумаги и кабельной пряжи;
• Броня из стальных оцинкованных проволок;
• Подслой из битума и ПЭТ пленки;
• Наружный покров из ПВХ пластиката.

Кабель АСКлШв 3х120 с вязким пропитывающим составом без применения специальных устройств (например, стопорных муфт) предназначены для прокладки на трассах с разностью уровней между высшей и низшей точками расположения кабеля не более 15м. Причина заключается в том, что при наличии разности высот при прокладке кабеля с бумажной изоляцией есть вероятность стекания пропитки изоляции, а это может привести к разгерметизации кабеля или уменьшению электрической прочности кабеля. Для вертикальных и наклонных трасс лучше использовать кабели с нестекающим составом, например, кабель ЦАСКл

Кабель с проволочной броней устойчив к вибрации. Благодаря этому кабель АСКлШв 3х120 можно прокладывать рядом с источниками вибрации, например, в жилых и общественных зданиях рядом с инженерным оборудованием, в промышленных рядом с кузнечно-прессовым оборудованием, компрессорами, дизельмолотами и т.д.

Кабель можно прокладывать непосредственно в воде и в местах с повышенной влажностью. Обычно АСКлШв 3х120 используют, если в процессе эксплуатации и монтажа кабель подвергается значительным растягивающим нагрузкам.
