Кабель АСБнлШнг 3х70 (ож)

Описание кабеля АСБнлШнг 3х70 (ож)

Кабель АСБнлШнг 3х70 (ож) предназначен для электропередачи в неподвижных установках в сетях на напряжение переменного тока - 6-10кВ с частотой 50 Гц. Так как бумажная изоляция может впитывать влагу, то есть у неё есть свойство гигроскопичности, применяют металлическую оболочку в качестве защиты, в данном типе кабеля свинцовая. Также металлическая оболочка снижает риск механического воздействия на изоляцию и жилы кабеля. Оболочка ПВХ защищает от влаги. Подушка в кабеле АСБнлШнг 3х70 (ож) защищает его от коррозии, а также предохраняет повреждение оболочки стальными лентами.

Расшифровка силового кабеля АСБнлШнг 3х70 (ож)

• А - Алюминиевая токопроводящая жила
• С - Свинцовая оболочка
• Б - Броня из двух стальных лент
• н - Негорючий защитный покров
• л - В подушке под броней имеется слой из пластмассовых лент
• Шнг - Защитный покров в виде шланга из поливинилхлоридного пластиката пониженной горючести

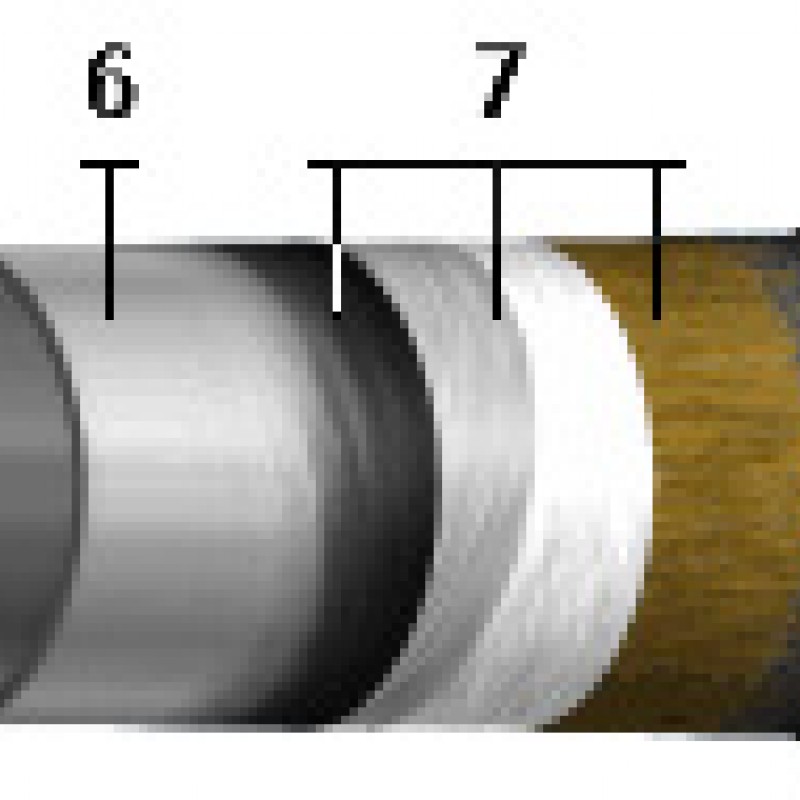

Элементы конструкции кабеля АСБнлШнг 3х70 (ож)

1. Алюминиевая токопроводящая жила:
- однопроволочная сечением 25-240 кв.мм - "ож",
- многопроволочная сечением 70-240 кв.мм;
2. Фазная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом;
маркировка жил:
- цифровая: 1, 2, 3;
- цветовая: белая или жёлтая, синяя или зеленая, красная или малиновая;
3. Заполнение из бумажных жгутов;
4. Поясная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом;
5. Экран из электропроводящей бумаги для кабелей на напряжение от 6 кВ и более;
6. Свинцовая оболочка;
7. Подушка из битума, пленки ПВХ и крепированной бумаги;
8. Броня из стальных лент;
9. Подслой из битума и ПЭТ пленки;
10. Наружный покров из негорючего ПВХ пластиката.

Область применения кабеля АСБнлШнг 3х70 (ож)

Чаще всего кабель АСБнлШнг 3х70 (ож) эксплуатируется в умеренном и холодном климате (от -50 до +50).

Кабели с вязким пропитывающим составом, в частности кабель АСБнлШнг 3х70 (ож), без применения специальных устройств (например, стопорных муфт) предназначены для прокладки на трассах с разностью уровней между высшей и низшей точками расположения кабеля не более 15м. Причина заключается в том, что при наличии разности высот при прокладке кабеля с бумажной изоляцией есть вероятность стекания пропитки изоляции, а это может привести к разгерметизации или уменьшению электрической прочности кабеля. При разности уровней можно использовать кабель с нестекающим составом, например, ЦАСБнлШнг 3х70 (ож)

Благодаря негорючим защитным покровам кабель разрешено прокладывать в местах с повышенной взрывоопасностью, такие как лаборатории, резервуары с легковоспламеняемыми газами(газгольдеры), эстакады для слива или налива горючих жидкостей, в общественных метсах таких как метрополитен, стадионы, концернтые залы и т.д. (соответствующие классы зон взрывоопасности B-Iб, B-Ir, B-II, В-IIа.).По пожарным нормам кабель допустимо прокладывать в пучках. Есть все необходимые паспорта и сертификаты пожаробезопасности.

Кабель АСБнлШнг 3х70 (ож) можно прокладывать в земляных траншеях, но при этом нельзя подвергать растягивающим и механическим нагрузкам. Для этого кабель прокладывают в защитных трубах, эстакадах, галереях.

срок службы кабеля составляет не менее 30 лет.

Стоимость кабеля АСБнлШнг 3х70 (ож)

Компания Юнитэк является оптовым поставщиком кабельной продукции, поэтому цена, в частности на кабель АСБнлШнг 3х70 (ож), рассчитывается индивидуально для каждого заказа в зависимости от метража и вашего региона. Мы можем предложить вам самые интересные и выгодные цены на кабель серии АСБнлШнг 3х70 (ож),благодаря долгосрочной и слаженной работе с производителями.
