Кабель АСБВнг-LS 3х150

Описание кабеля АСБВнг-LS 3х150

Кабель АСБВнг-LS 3х150 предназначен для электропередачи в неподвижных установках в сетях на напряжение переменного тока - 6-10кВ с частотой 50 Гц и 2,5кВ - на напряжение постоянного тока. Так как бумажная изоляция может впитывать влагу, то есть у неё есть свойство гигроскопичности, применяют металлическую оболочку в качестве защиты, в данном типе кабеля свинцовая. Также металлическая оболочка снижает риск механического воздействия на изоляцию и жилы кабеля. Оболочка ПВХ защищает от влаги и механических воздействий.Толщина брони в кабеле составляет 0.3-0.8 мм. Стальная лента шириной 1-6 см обвивает жилы кабеля двумя слоями нахлестом друг на друга. Бронированные кабели, в том числе и АСБВнг-LS 3х150, нежелательно подвергать растягивающим нагрузкам, не смотря на то, что бронированные ленты выдерживают относительное удлиннение не менее 30%. Особенностью данного кабеля является его низкое дымовыделение при горении.

Расшифровка силового кабеля АСБВнг-LS 3х150

• А - Алюминиевая токопроводящая жила
• С - Свинцовая оболочка
• Б - Броня из двух стальных лент
• Внг-LS - Защитный покров из поливинилхлоридного пластиката пониженной горючести с пониженным газо- дымовыделением

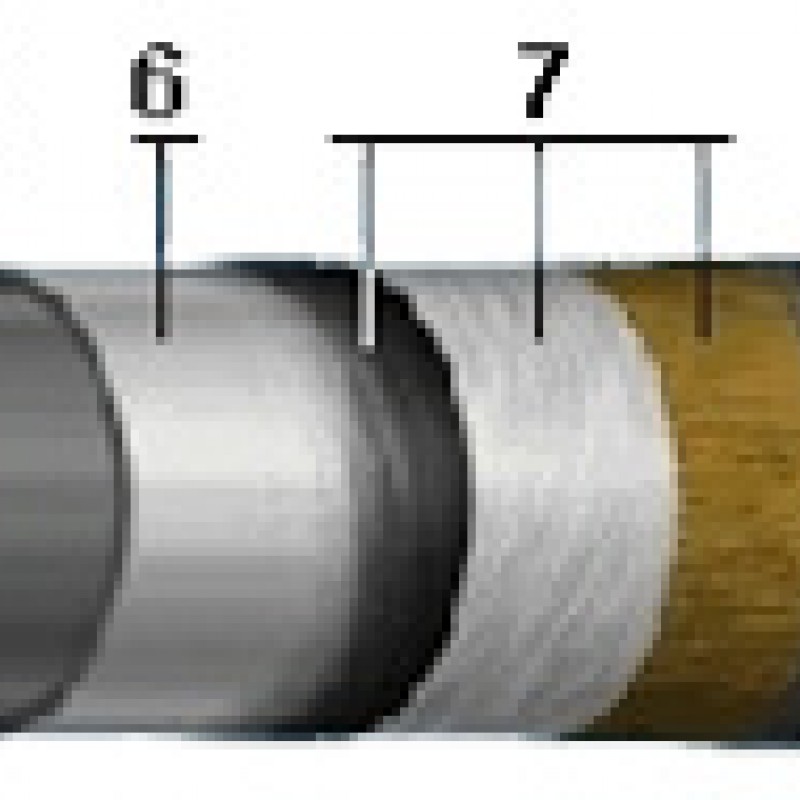

Элементы конструкции кабеля АСБВнг-LS 3х150

1. Алюминиевая токопроводящая жила:
-однопроволочная сечением 25-240 кв.мм,
-многопроволочная сечением 70-240 кв.мм;
2. Фазная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом;
маркировка жил:
-цифровая: 1, 2, 3,
-цветовая: белая или жёлтая, синяя или зеленая, красная или малиновая;
3. Заполнение из бумажных жгутов;
4. Поясная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом;
5. Экран из электропроводящей бумаги;
6. Свинцовая оболочка;
7. Подслой из битума и ПЭТ пленки;
8. Внутренняя оболочка из ПВХ композиции пониженной пожароопасности;
9. Броня из стальных оцинкованных лент;
10. Наружная оболочка из ПВХ композиции пониженной пожароопасности.

Область применения кабеля АСБВнг-LS 3х150

Кабели с вязким пропитывающим составом, в частности кабель АСБВнг-LS 3х150, без применения специальных устройств (например, стопорных муфт) предназначены для прокладки на трассах с разностью уровней между высшей и низшей точками расположения кабеля не более 15м. Причина заключается в том, что при наличии разности высот при прокладке кабеля с бумажной изоляцией есть вероятность стекания пропитки изоляции, а это может привести к разгерметизации или уменьшению электрической прочности кабеля. При разности уровней можно использовать кабель с нестекающим составом, например, ЦАСБНлШнг

Благодаря оболочки и изоляции, выполненной из негорючего ПВХ пластиката АСБВнг-LS 3х150 разрешено прокладывать в местах с повышенной взрывоопасностью, такие как лаборатории, резервуары с легковоспламеняемыми газами(газгольдеры), эстакады для слива или налива горючих жидкостей и т.д. (соответствующие классы зон взрывоопасности B-Iб, B-Ir, B-II, В-IIа).Эксплуатация электрического кабеля АСБВнг-LS 3х150 целесообразна на промышленных объектах, в складских помещениях и в зданиях общественного назначения, метрополитена.

Гарантия кабеля при эксплуатации не менее 5 лет.

Стоимость кабеля АСБВнг-LS 3х150

Компания Юнитэк является оптовым поставщиком кабельной продукции, поэтому цена, в частности на кабель АСБВнг-LS 3х150, рассчитывается индивидуально для каждого заказа в зависимости от метража и вашего региона. Мы можем предложить вам самые интересные и выгодные цены на кабель серии АСБВнг-LS 3х150 благодаря долгосрочной и слаженной работе с производителями.
