Кабель АСБ-6 3х50 (ож)

Расшифровка кабеля АСБ-6 3х50 (ож):

• А - Алюминиевая токопроводящая жила
• С - Cвинцовая оболочка.
• Б - Броня из стальных лент

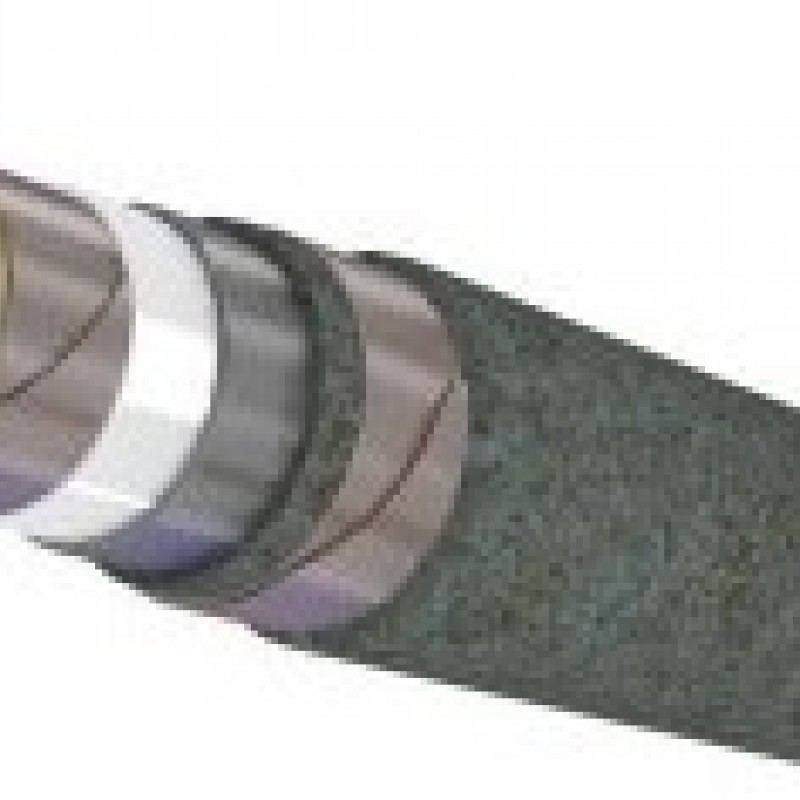

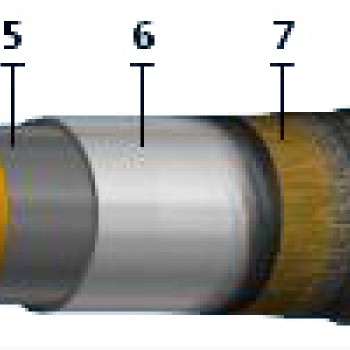

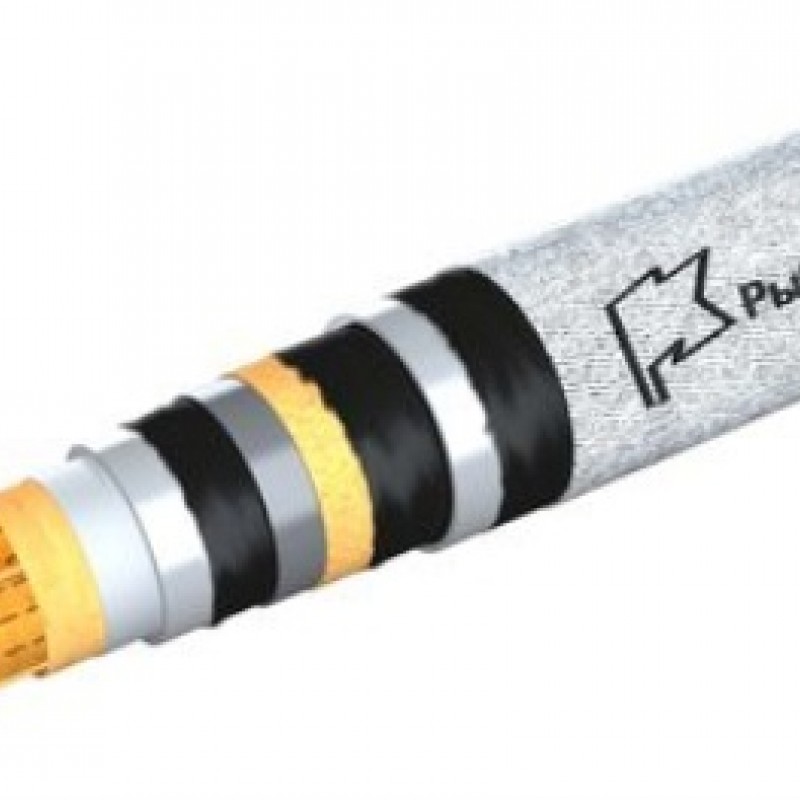

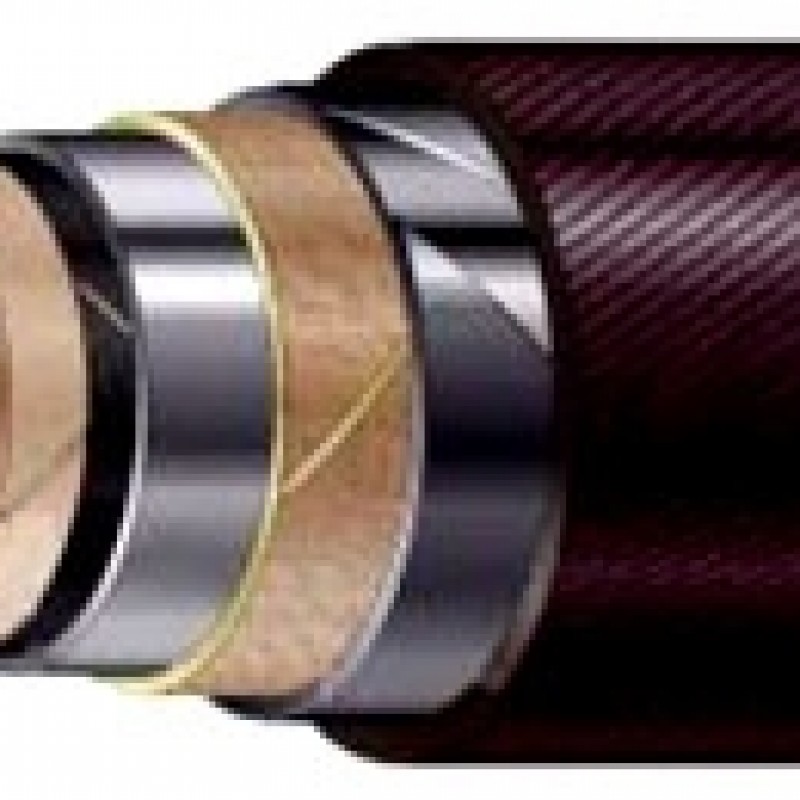

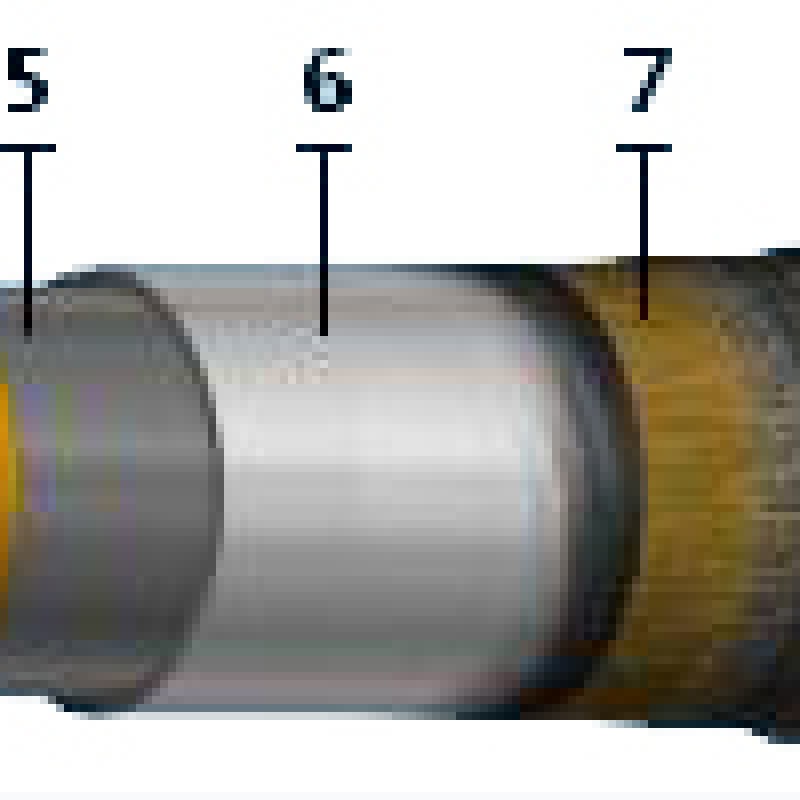

Элементы конструкции кабеля АСБ 3х50 (ож)-6:

1. Алюминиевая токопроводящая жила:
   • однопроволочная сечением 25-240 кв.мм -"ож",
   • многопроволочная сечением 70-800 кв.мм;
2. Фазная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом;маркировка жил:
   • цифровая: 1, 2, 3, 4,
   • цветовая: белая или жёлтая, синяя или зеленая, красная или малиновая, коричневая или чёрная;
3. Заполнение из бумажных жгутов;
4. Поясная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом;
5. Экран из электропроводящей бумаги для кабелей на напряжение от 6 кВ и более;
6. Свинцовая оболочка;
7. Подушка из битума и крепированной бумаги;
8. Броня из стальных лент;
9. Наружный покров из волокнистых материалов.

Область применения кабеля АСБ 6кВ 3х50 (ож):

Как правило кабель асб 3х50 (ож)-6 используется для прокладки в траншеях. При этом в процессе эксплуатации провода не должны подвергаться действию значительных растягивающих усилий. Кабель асб должен прокладываться в земле со средней и низкой коррозийной активностью, где отсутствуют блуждающие токи. Кроме того, возможна прокладка по стенам вне зданий при возможности механических повреждений, но отсутствии растягивающих усилий.

Особенности кабеля АСБ-6кВ 3х50 (ож)

Для защиты от механических повреждений, возможных в результате монтажа и эксплуатации, кабель АСБ с сечением 3х50 (ож) помещается в свинцовую броню.

Характеристики АСБ 3х50 (ож) - 6

• номинальное переменное напряжение частоты 50Гц, [кВ]: 6;
• номинальное постоянное напряжение [кВ]: 15;
• электрическое сопротивление изоляции, не менее [Мом*км]: 200(для 6 и 10кВ);
• срок службы: 30 лет;
• гарантийный срок эксплуатации: 4,5 года.
