Кабель АОСК-35 3х185

Описание кабеля АОСК 3х185 35кВ

Кабель АОСК-35 3х185 предназначен для электропередачи в неподвижных установках в сетях на напряжение переменного тока 20кВ частотой 50 Гц. Особенностью данного кабеля является то, что каждая жила изолирована оболочками. Благодаря экрану из бумаги, который накладывается на жилу поверх изоляции происходит выравнивание электрического поля в кабеле. Так как бумажная изоляция может впитывать влагу, то есть у неё есть свойство гигроскопичности, применяют металлическую оболочку в качестве защиты. Также свинцовая металлическая оболочка снижает риск механического воздействия на изоляцию и жилы кабеля. Толщина брони в кабеле составляет 0.3-0.8 мм. Стальная лента шириной 1-6 см обвивает жилы кабеля двумя слоями нахлестом друг на друга. В качестве брони в кабеле применяются стальные проволоки. В отличие от брони из лент проволочная броня позволяет подвергать кабель растягивающим усилиям. При высоких растягивающих нагрузках кабель покрывают двойным слоем проволочной брони, диаметром 1.4 – 4.0 мм.

Расшифровка силового кабеля АОСК 3х185 35кВ

• А - Алюминиевая токопроводящая жила
• О - Оболочка каждой жилы
• С - Свинцовая оболочка
• К - Броня из стальных оцинкованных проволок

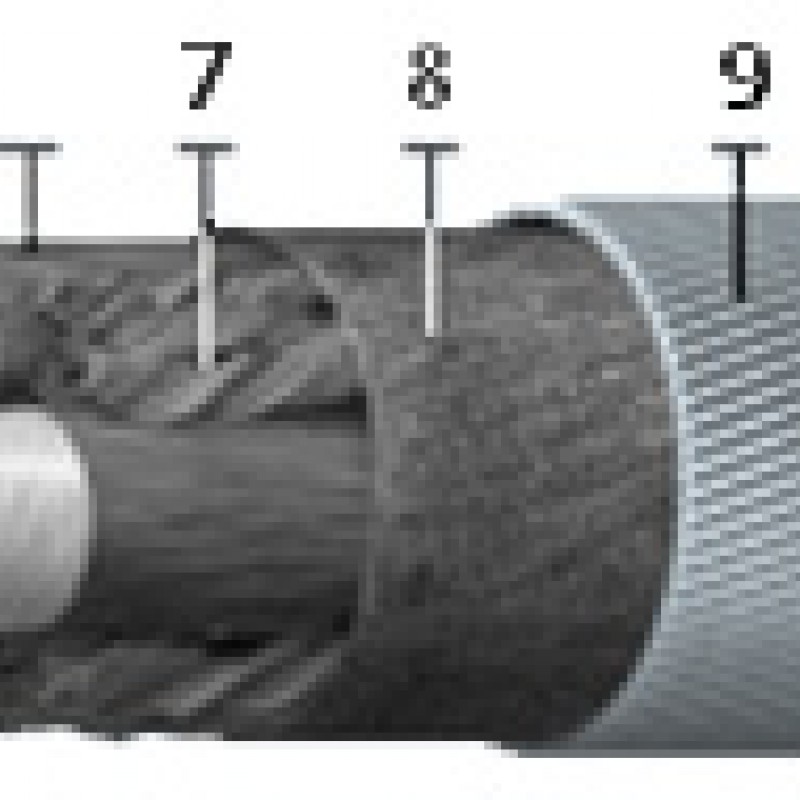

Элементы конструкции кабеля АОСК 3х185 35кВ

1. Алюминиевая токопроводящая жила:
-многопроволочная сечением 25-185 кв.мм;
2. Экран из электропроводящей бумаги;
3. Фазная бумажная изоляция, пропитанная вязким изоляционным пропиточным составом;
-цифровая маркировка жил: 1, 2, 3;
4. Экран из электропроводящей бумаги;
5. Свинцовая оболочка;
6. Защитный слой из крепированой бумаги и полиэтилентерефталатной пленки;
7. Заполнение из кабельной пряжи;
8. Подушка из кабельной пряжи;
9. Броня из стальных оцинкованных проволок;
10. Наружный покров из битума и волокнистых материалов.

Область применения кабеля АОСК 3х185 35кВ.

Кабели с вязким пропитывающим составом без применения специальных устройств (например, стопорных муфт) предназначены для прокладки на трассах с разностью уровней между высшей и низшей точками расположения кабеля не более 15м. Причина заключается в том, что при наличии разности высот при прокладке кабеля с бумажной изоляцией есть вероятность стекания пропитки изоляции, а это может привести к разгерметизации кабеля или уменьшению электрической прочности кабеля.Для вертикального монтажа необходимо использовать кабель с нестекающим составом, например кабель ЦАСКл

Кабель с проволочной броней устойчив к вибрации. Благодаря этому кабель АОСК-35 3х185 можно прокладывать рядом с источниками вибрации, например, в жилых и общественных зданиях рядом с инженерным оборудованием, в промышленных рядом с кузнечно-прессовым оборудованием, компрессорами, дизельмолотами и т.д.

Кабель можно прокладывать в земляных траншеях в независимости от коррозионной активности и блуждающих токов, то есть кабель можно прокладывать вблизи электрифицированных железных дорог, трамвайных путей, рядом с карьерами. АОСК-35 3х185 допустимо подвергать растягивающим усилиям. Также кабель прокладывают в воде.

Общий срок службы кабеля составляет не менее 30 лет. Производители дают гарантийный срок эксплуатации 4,5 года.

Стоимость кабеля АОСК 3х185 35кВ

Компания Юнитэк является оптовым поставщиком кабельной продукции, поэтому цена, в частности на кабель АОСК-35 3х185, рассчитывается индивидуально для каждого заказа в зависимости от метража и вашего региона. Мы можем предложить вам самые интересные и выгодные цены на кабель серии АОСК-35 3х185,благодаря долгосрочной и слаженной работе с производителями.
