Кабель АОСБГ-35 3х120

Описание кабеля АОСБГ 3х120 35кВ

Кабель АОСБГ-35 3х120 предназначен для электропередачи в неподвижных установках в сетях на напряжение переменного тока 20кВ частотой 50 Гц. Благодаря экрану из кабельной бумаги, который накладывается на жилу поверх изоляции происходит выравнивание электрического поля в кабеле. Так как бумажная изоляция может впитывать влагу, то есть у неё есть свойство гигроскопичности, применяют металлическую оболочку в качестве защиты. Также свинцовая металлическая оболочка снижает риск механического воздействия на изоляцию и жилы кабеля. Толщина брони в кабеле составляет 0.3-0.8 мм. Стальная лента шириной 1-6 см обвивает жилы кабеля двумя слоями нахлестом друг на друга. Бронированные кабели, в том числе и АОСБГ-35 3х120, нежелательно подвергать растягивающим нагрузкам, не смотря на то, что бронированные ленты выдерживают относительное удлиннение не менее 30%.В данном типе кабеля есть защитный покров в виде подушки, изготовленной из слоев битума, пропитанной кабельной бумаги и кабельной пряжи. Подушка предохраняет оболочку кабеля от повреждений при наложении брони, а также при изгибах кабеля. Наружный покров кабеля состоит из волокнистых материалов: кабельная пряжа или стекловолокно, пропитанные мелом или битумом. Такой тип защитного покрова не имеет маркировки, однако он выполняет важную функцию-предотвращает слипание витков кабеля на барабане.

Расшифровка силового кабеля АОСБГ 3х120 35кВ

• А - Алюминиевая токопроводящая жила
• О - Оболочка каждой жилы
• С - Свинцовая оболочка
• Б - Броня из двух стальных лент
• Г - Отсутствие защитных покровов

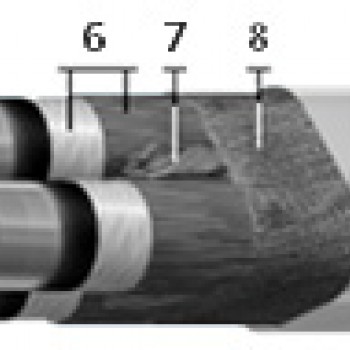

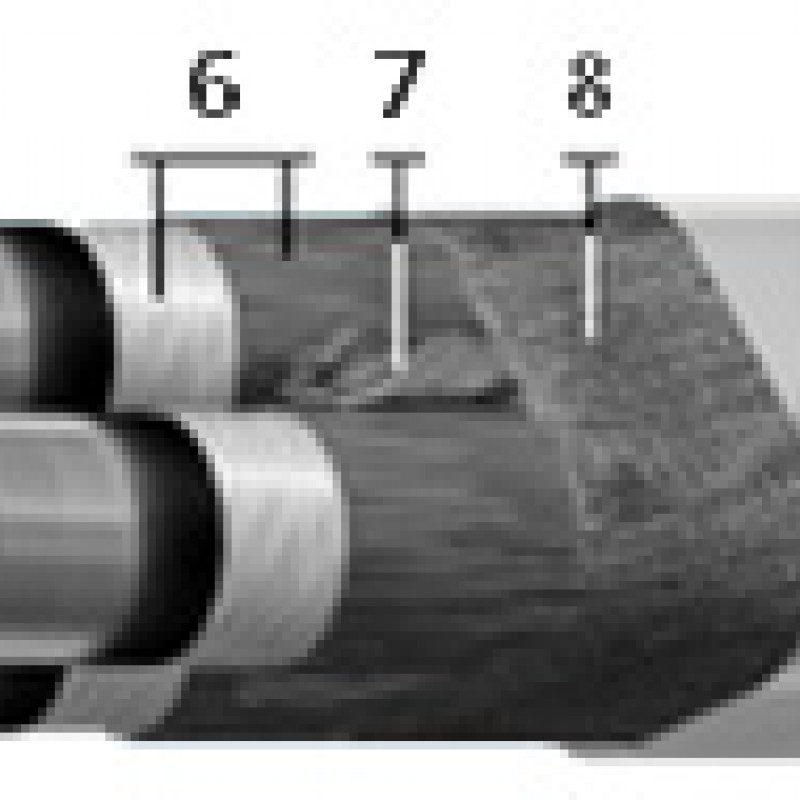

Элементы конструкции кабеля АОСБГ 3х120 35кВ

1. Алюминиевая токопроводящая жила:
-многопроволочная сечением 25-400 кв.мм;
2. Экран из электропроводящей бумаги;
3. Фазная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом;
-цифровая маркировка жил: 1, 2, 3;
4. Экран из электропроводящей бумаги;
5. Свинцовая оболочка;
6. Защитный слой из крепированой бумаги и полиэтилентерефталатной пленки;
7. Заполнение из кабельной пряжи;
8. Подушка из кабельной пряжи;
9. Броня из стальных лент.

Область применения кабеля АОСБГ 3х120 35кВ

Чаще всего кабель АОСБГ-35 3х120 эксплуатируется в умеренном и холодном климате (от -50 до +50).

Кабели с вязким пропитывающим составом без применения специальных устройств (например, стопорных муфт) предназначены для прокладки на трассах с разностью уровней между высшей и низшей точками расположения кабеля не более 15м. Причина заключается в том, что при наличии разности высот при прокладке кабеля с бумажной изоляцией есть вероятность стекания пропитки изоляции, а это может привести к разгерметизации кабеля или уменьшению электрической прочности кабеля.Для вертикального монтажа необходимо использовать кабель с нестекающим составом, например кабель ЦАОСБГ

Согласно ПУЭ кабель АОСБГ-35 3х120 допустимо прокладывать в местах с повышенной взрывоопасностью, такие как лаборатории, резервуары с легковоспламеняемыми газами(газгольдеры), эстакады для слива или налива горючих жидкостей и т.д. (соответствующие классы зон взрывоопасности B-Iб, B-Ir, B-II, В-IIа.). АОСБГ-35 3х120 разрешено прокладывать в пожароопасных местах только одинарно. На кабель имеется все необходимы паспорта и документация, сертификат пожарной безопасности.

Общий срок службы кабеля составляет не менее 30 лет. Производители дают гарантийный срок эксплуатации 4,5 года.

Стоимость кабеля АОСБГ 3х120 35кВ

Компания Юнитэк является оптовым поставщиком кабельной продукции, поэтому цена, в частности на кабель АОСБГ-35 3х120, рассчитывается индивидуально для каждого заказа в зависимости от метража и вашего региона. Мы можем предложить вам самые интересные и выгодные цены на кабель серии АОСБГ-35 3х120,благодаря долгосрочной и слаженной работе с производителями.
