Кабель АОСБ-35 3х240

Описание кабеля АОСБ 3х240 35кВ

Кабель АОСБ-35 3х240 предназначен для электропередачи в неподвижных установках в сетях на напряжение переменного тока 20кВ частотой 50 Гц. Благодаря экрану из кабельной бумаги, который накладывается на жилу поверх изоляции происходит выравнивание электрического поля в кабеле. Так как бумажная изоляция может впитывать влагу, то есть у неё есть свойство гигроскопичности, применяют металлическую оболочку в качестве защиты. Также свинцовая металлическая оболочка снижает риск механического воздействия на изоляцию и жилы кабеля. Толщина брони в кабеле составляет 0.3-0.8 мм. Стальная лента шириной 1-6 см обвивает жилы кабеля двумя слоями нахлестом друг на друга. Бронированные кабели, в том числе и АОСБ-35 3х240, нежелательно подвергать растягивающим нагрузкам, не смотря на то, что бронированные ленты выдерживают относительное удлиннение не менее 30%.

Расшифровка силового кабеля АОСБ 3х240 35кВ

• А - Алюминиевая токопроводящая жила
• О - Оболочка каждой жилы
• С - Свинцовая оболочка
• Б - Броня из двух стальных лент

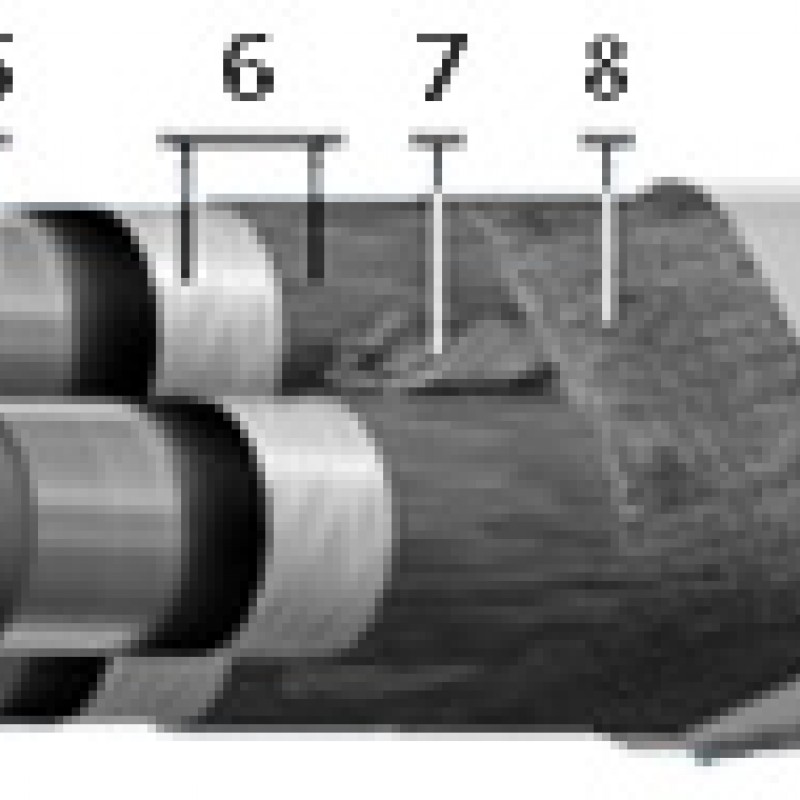

Элементы конструкции кабеля АОСБ 3х240 35кВ

1. Алюминиевая токопроводящая жила:
-многопроволочная сечением 25-400 кв.мм;
2. Экран из электропроводящей бумаги;
3. Фазная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом;
4. цифровая маркировка жил: 1, 2, 3;
5. Экран из электропроводящей бумаги;
6. Свинцовая оболочка;
7. Защитный слой из крепированой бумаги и полиэтилентерефталатной пленки;
8. Заполнение из кабельной пряжи;
9. Подушка из кабельной пряжи;
10. Броня из стальных лент;
11. Наружный покров из волокнистых материалов.

Область применения кабеля АОСБ 3х240 35кВ.

Чаще всего кабель АОСБ-35 3х240 эксплуатируется в умеренном и холодном климате (от -50 до +50).

Кабели с вязким пропитывающим составом без применения специальных устройств (например, стопорных муфт) предназначены для прокладки на трассах с разностью уровней между высшей и низшей точками расположения кабеля не более 15м. Причина заключается в том, что при наличии разности высот при прокладке кабеля с бумажной изоляцией есть вероятность стекания пропитки изоляции, а это может привести к разгерметизации кабеля или уменьшению электрической прочности кабеля.Для вертикального монтажа необходимо использовать кабель с нестекающим составом, например кабель ЦАОСБ

Согласно ПУЭ кабели с бумажной изоляцией, в том числе и кабель АОСБ-35 3х240 допустимо прокладывать во всех классах взрывоопасных зон. АОСБ-35 3х240 разрешено прокладывать в пожароопасных местах только одинарно. На кабель имеется все необходимы паспорта и документация, сертификат пожарной безопасности.

Общий срок службы кабеля составляет не менее 30 лет. Производители дают гарантийный срок эксплуатации 4,5 года.

Стоимость кабеля АОСБ 3х240 35кВ

Компания Юнитэк является оптовым поставщиком кабельной продукции, поэтому цена, в частности на кабель АОСБ-35 3х240, рассчитывается индивидуально для каждого заказа в зависимости от метража и вашего региона. Мы можем предложить вам самые интересные и выгодные цены на кабель серии АОСБ-35 3х240,благодаря долгосрочной и слаженной работе с производителями.
