Кабель ААШп-35 1х150

Описание кабеля ААШп 1х150 35кВ

Кабель ААШп-35 1х150 предназначен для электропередачи в неподвижных установках в сетях на напряжение переменного тока 35кВ частотой 50 Гц. Благодаря экрану из кабельной бумаги, который накладывается на жилу поверх изоляции происходит выравнивание электрического поля в кабеле. Наличие заполнение придает кабелю круглую форму.Так как бумажная изоляция может впитывать влагу, то есть у неё есть свойство гигроскопичности, применяют металлическую оболочку в качестве защиты. Также металлическая оболочка снижает риск механического воздействия на изоляцию и жилы кабеля.Оболочка из полиэтилена защищает кабель от проникновения влаги, и внешней среды (сырость, плесень, солнечные лучи и т.д.). Благодаря высокой прочности полиэтиленовой оболочки у кабеля ААШп-35 1х150 низкая повреждаемость от грозовых перенапряжений, а также от перенапряжений при авариях в высоковольтных линиях передач

Расшифровка силового кабеля ААШп 35кВ

• А - Алюминиевая токопроводящая жила
• А - Алюминиевая оболочка
• Шп - Защитный покров в виде шланга из полиэтилена

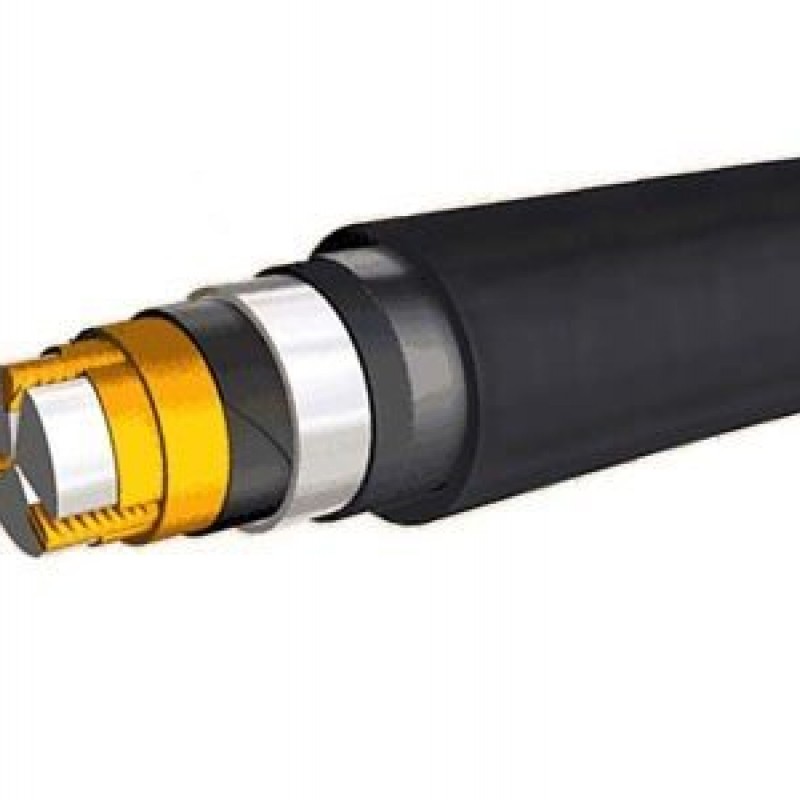

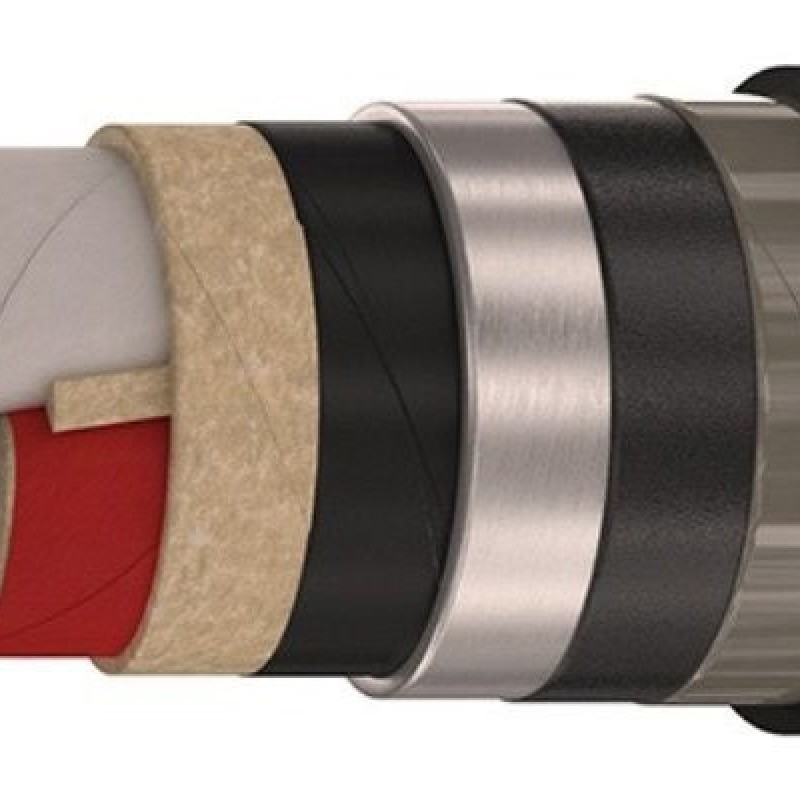

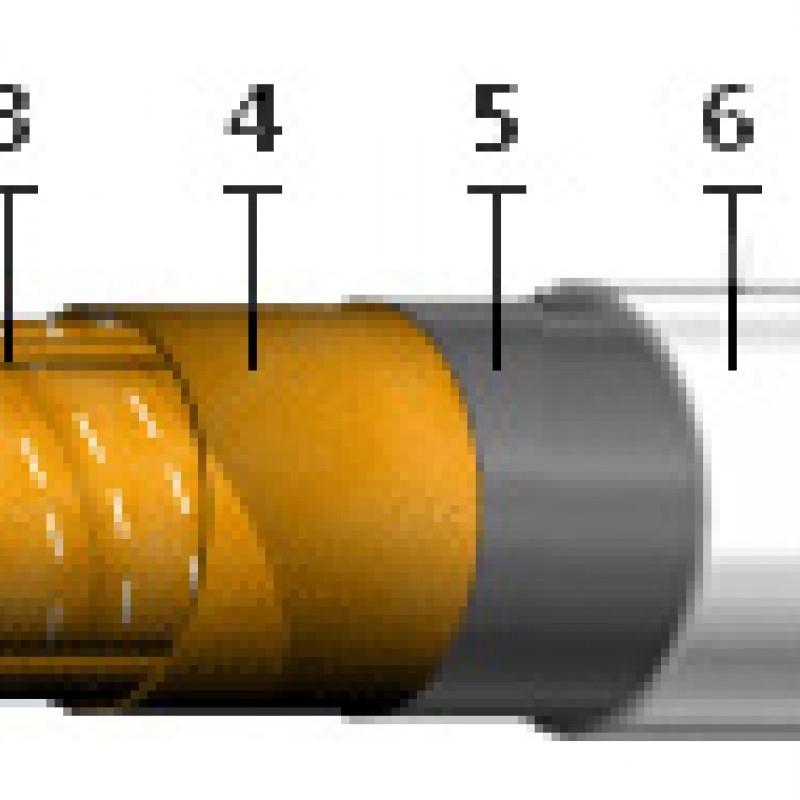

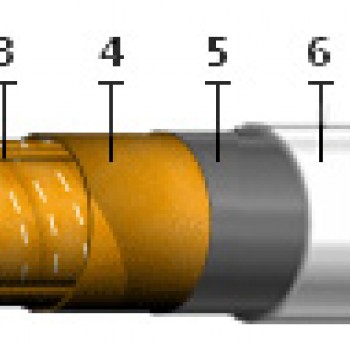

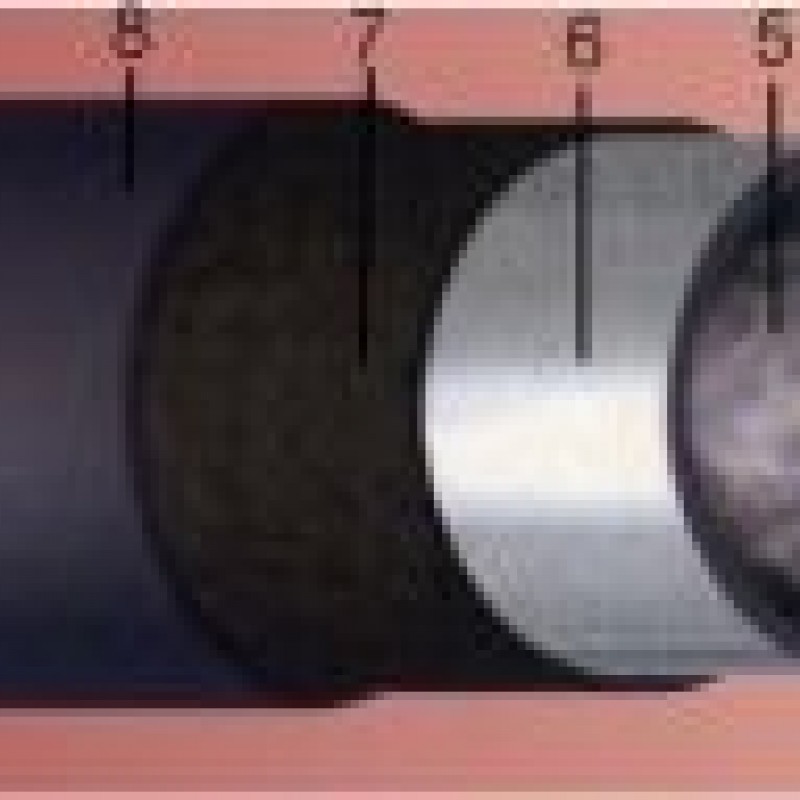

Элементы конструкции кабеля ААШп 1х150 35кВ

1. Алюминиевая токопроводящая жила:
- однопроволочная (класс 1) сечением 25-240 кв. мм
- многопроволочная (класс 1 и 2) сечением 25-300 кв. мм
2. Фазная бумажная изоляция, пропитанная вязким изоляционным пропиточным составом. Маркировка жил:
- цифровая: 1, 2, 3, 4
- цветовая: белая или жёлтая, синяя или зеленая, красная или малиновая, коричневая или чёрная
3. Заполнение из бумажных жгутов
4. Поясная бумажная изоляция, пропитанная вязким изоляционным пропиточным составом
5. Экран из электропроводящей бумаги для кабелей на напряжение от 6 кВ и более
6. Алюминиевая оболочка
7. Подслой из битума и пленки ПЭТ
8. Наружный покров из полиэтилена высокого давления

Область применения кабеля ААШп 1х150 35кВ

Чаще всего кабель ААШп-35 1х150 эксплуатируется в умеренном и холодном климате (от -50 до +50).

Кабели с вязким пропитывающим составом без применения специальных устройств (например, стопорных муфт) предназначены для прокладки на трассах с разностью уровней между высшей и низшей точками расположения кабеля не более 15м. Причина заключается в том, что при наличии разности высот при прокладке кабеля с бумажной изоляцией есть вероятность стекания пропитки изоляции, а это может привести к разгерметизации кабеля или уменьшению электрической прочности кабеля.Для вертикального монтажа необходимо использовать кабель с нестекающим составом, например кабель ЦАСШв-35

К сожалению, для зимнего периода кабель не практичен, так как его нельзя монтировать без предварительного прогрева при температуре уже около 0 С.

Кабель можно прокладывать в земляных траншеях в независимости от коррозионной активности и наличием блуждающих токов. Единственное условие при прокладке в земле- не подвергать растягивающим нагрузкам.

Общий срок службы кабеля составляет не менее 30 лет. Производители дают гарантийный срок эксплуатации 4,5 года.

Популярный типоразмеры ААШп 1х150 35кВ кабеля

Стоимость кабеля ААШп 1х150 35кВ

Компания Юнитэк является оптовым поставщиком кабельной продукции, поэтому цена, в частности на кабель ААШп-35 1х150, рассчитывается индивидуально для каждого заказа в зависимости от метража и вашего региона. Мы можем предложить вам самые интересные и выгодные цены на кабель серии ААШп-35 1х150,благодаря долгосрочной и слаженной работе с производителями.
