Кабель ААГ 4х240

Описание кабеля ААГ 4х240

Кабель ААГ 4х240 предназначен для электропередачи в неподвижных установках в сетях на напряжение переменного тока 1кВ частотой 50 Гц. Благодаря экрану из кабельной бумаги, который накладывается на жилу поверх изоляции происходит выравнивание электрического поля в кабеле. Наличие заполнения придает кабелю круглую форму.Так как бумажная изоляция может впитывать влагу, то есть у неё есть свойство гигроскопичности, применяют металлическую оболочку в качестве защиты. Также металлическая оболочка снижает риск механического воздействия на изоляцию и жилы кабеля.

Расшифровка силового кабеля ААГ 4х240

• А - Алюминиевая токопроводящая жила
• А - Алюминиевая оболочка
• Г - Отсутствие защитных покровов поверх брони

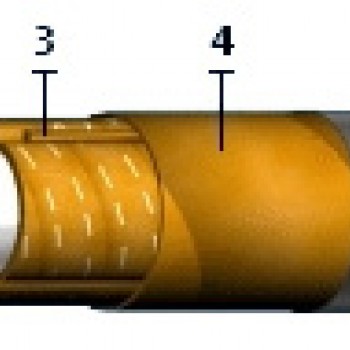

Элементы конструкции кабеля ААГ 4х240

1. Алюминиевая токопроводящая жила:
-однопроволочная (класс 1) сечением 25-240 кв. мм.,
-многопроволочная (класс 1 и 2) сечением 50-800 кв. мм.;
2. Фазная бумажная изоляция, пропитанная вязким изоляционным пропиточным составом;
3. маркировка жил:
-цифровая: 1, 2, 3, 4,
-цветовая: белая или жёлтая, синяя или зеленая, красная или малиновая, коричневая или чёрная;
4. Заполнение из бумажных жгутов;
5. Поясная бумажная изоляция, пропитанная вязким изоляционным составом;
6. Экран из электропроводящей бумаги для кабелей на напряжение от 6 кВ и более;
7. Алюминиевая оболочка.

Область применения кабеля ААГ 4х240.

Чаще всего кабель ААГ 4х240 эксплуатируется в умеренном и холодном климате (от -50 до +50).

Кабели с вязким пропитывающим составом без применения специальных устройств (например, стопорных муфт) предназначены для прокладки на трассах с разностью уровней между высшей и низшей точками расположения кабеля не более 25м. Причина заключается в том, что при наличии разности высот при прокладке кабеля с бумажной изоляцией есть вероятность стекания пропитки изоляции, а это может привести к разгерметизации кабеля или уменьшению электрической прочности кабеля.Для вертикального монтажа необходимо использовать кабель с нестекающим составом, например кабель ЦААБв

Согласно ПУЭ кабели с бумажной изоляцией, в том числе и кабель ААГ 4х240 допустимо прокладывать во всех классах взрывоопасных зон. ААГ 4х240 разрешено прокладывать в пожароопасных местах только одинарно. На кабель имеется все необходимы паспорта и документация, сертификат пожарной безопасности.

Общий срок службы кабеля составляет не менее 30 лет. Производители дают гарантийный срок эксплуатации 4,5 года.

Стоимость кабеля ААГ 4х240

Компания Юнитэк является оптовым поставщиком кабельной продукции, поэтому цена, в частности на кабель ААГ 4х240, рассчитывается индивидуально для каждого заказа в зависимости от метража и вашего региона. Мы можем предложить вам самые интересные и выгодные цены на кабель серии ААГ 4х240 благодаря долгосрочной и слаженной работе с производителями.
