Кабель ААБнлГ 3х240 (ож)

Описание кабеля ААБнлГ 3х240 (ож)

Кабель ААБнлГ 3х240 (ож) предназначен для электропередачи в неподвижных установках в сетях на напряжение переменного тока 1кВ частотой 50 Гц. Толщина стальных лент в кабеле составляет 0.3-0.8 мм. Такая броня обеспечивает высокую защиту от механических нагрузок. Единственный недостаток из-за брони - это отсутствие стойкости к растягивающим нагрузкам. Благодаря экрану из кабельной бумаги, который накладывается на жилу поверх изоляции происходит выравнивание электрического поля в кабеле. Наличие заполнение придает кабелю круглую форму. Наружный покров кабеля состоит из волокнистых материалов: кабельная пряжа или стекловолокно, пропитанные мелом или битумом. Такой тип защитного покрова не имеет маркировки, однако он выполняет важную функцию-предотвращает слипание витков кабеля на барабане. Подушка из пластмассовых лент в кабеле ААБнлГ 3х240 (ож) защищает его от коррозии, а также предохраняет повреждение оболочки стальными лентами

Расшифровка силового кабеля ААБнлГ 3х240 (ож)

• А - Алюминиевая токопроводящая жила
• А - Алюминиевая оболочка
• Б - Броня из двух стальных лент
• н - Негорючий защитный покров (не поддерживающий горение)
• л - В подушке под броней имеется слой из пластмассовых лент
• Г - Отсутствие защитных покровов поверх брони

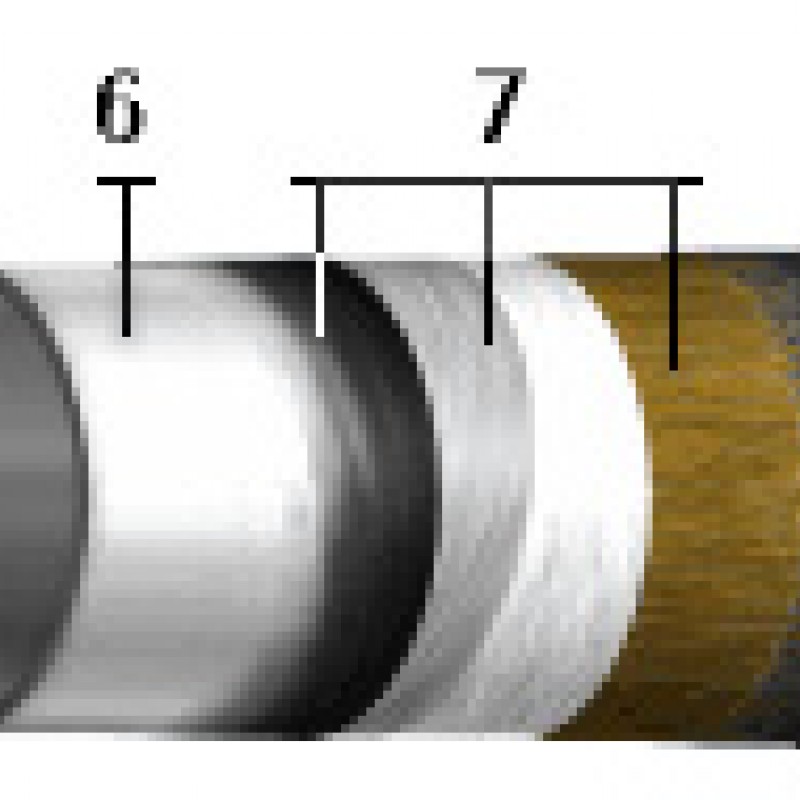

Элементы конструкции кабеля ААБнлГ 3х240 (ож)

1. Алюминиевая токопроводящая жила:
-однопроволочная (класс 1) сечением 25-240 кв. мм. - "ож",
-многопроволочная (класс 2) сечением 70-240 кв. мм.;
2. Фазная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом;
3. маркировка жил:
- цифровая: 1, 2, 3, 4,
-цветовая: белая или жёлтая, синяя или зеленая, красная или малиновая, коричневая или чёрная;
4. Заполнение из бумажных жгутов;
5. Поясная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом;
6. Экран из электропроводящей бумаги для кабелей на напряжение от 6 кВ и более;
7. Алюминиевая оболочка;
8. Подушка из битума, пленок ПЭТ и ПВХ, стеклянной пряжи из штапелированного волокна;
9. Броня из стальных оцинкованных лент.

Область применения кабеля ААБнлГ 3х240 (ож)

Чаще всего кабель ААБнлГ 3х240 (ож) эксплуатируется в умеренном и холодном климате (от -50 до +50).

Кабели с вязким пропитывающим составом без применения специальных устройств (например, стопорных муфт) предназначены для прокладки на трассах с разностью уровней между высшей и низшей точками расположения кабеля не более 25м. Причина заключается в том, что при наличии разности высот при прокладке кабеля с бумажной изоляцией есть вероятность стекания пропитки изоляции, а это может привести к разгерметизации кабеля или уменьшению электрической прочности кабеля.Для вертикального монтажа необходимо использовать кабель с нестекающим составом, например, кабель ЦААБнлГ 3х240 (ож)

Согласно ПУЭ кабели с бумажной изоляцией, в том числе и кабель ААБнлГ 3х240 (ож) допустимо прокладывать во всех классах взрывоопасных зон. Благодаря негорючему защитному покрову ААБнлГ 3х240 (ож) разрешено прокладывать в пожароопасных местах пучками. На кабель имеется все необходимы паспорта и документация, сертификат пожарной безопасности.

Общий срок службы кабеля составляет не менее 30 лет. Производители дают гарантийный срок эксплуатации 4,5 года.

Цена на кабель ААБнлГ 3х240 (ож)

Компания Юнитэк является оптовым поставщиком кабельной продукции, поэтому цена, в частности на кабель ААБнлГ 3х240 (ож), рассчитывается индивидуально для каждого заказа в зависимости от метража и вашего региона. Мы можем предложить вам самые интересные и выгодные цены на кабель серии ААБнлГ 3х240 (ож),благодаря долгосрочной и слаженной работе с производителями.
