Кабель АПвВнг (20 кВ) 1х120/16

• А - Алюминиевая токопроводящая жила
• Пв - Изоляция жил из сшитого полиэтилена (СПЭ)
• Внг - Оболочка из поливинилхлоридного пластиката пониженной горючести.

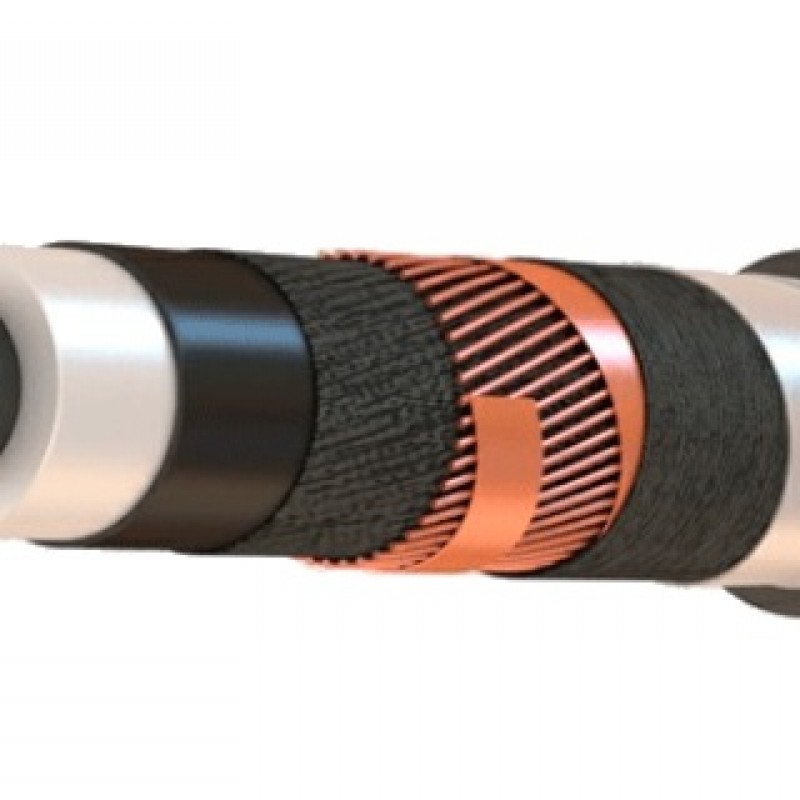

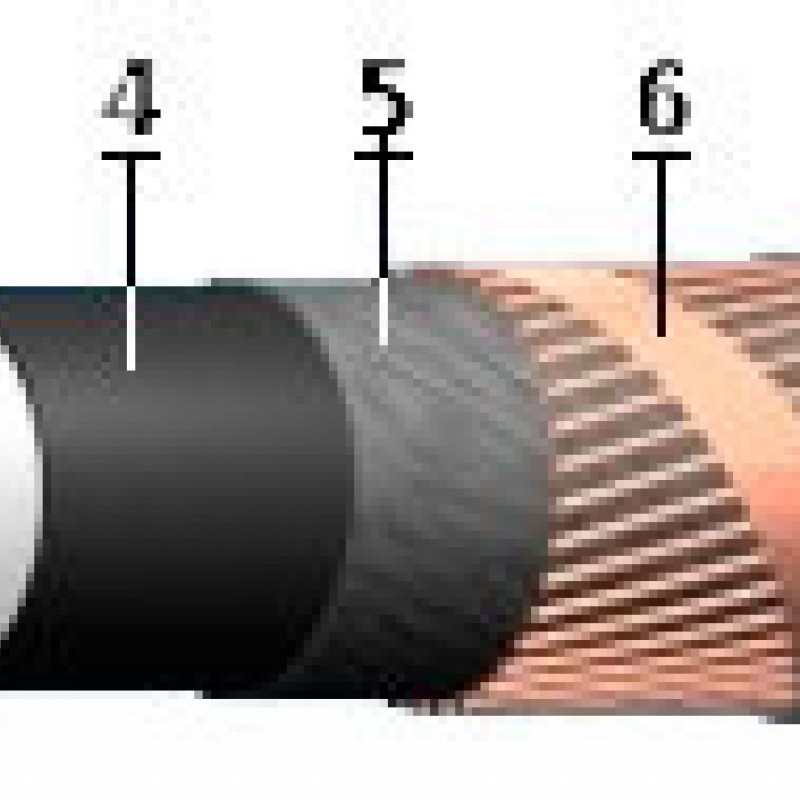

Элементы конструкции кабеля АПвВнг 1х120/16-20 кВ

1. Токопроводящая жила из алюминия сечением от 50 до 800 кв. мм (А);
2. Экран по жиле из экструдируемого полупроводящего сшитого полиэтилена;
3. Изоляция из сшитого полиэтилена (Пв);
4. Экран по изоляции из экструдируемого полупроводящего сшитого полиэтилена;
5. Разделительный слой;
6. Экран из медных проволок, скрепленных медной лентой: сечением не менее 16 кв. мм – для кабелей с сечением жилы 50–120 кв. мм; сечением не менее 25 кв. мм – для кабелей с сечением жилы 150–300 кв. мм; сечением не менее 35 кв. мм – для кабелей с сечением жилы 400 кв. мм и более;
7. Разделительный слой из прорезиненной ткани или полимерной ленты;
8. Оболочка из поливинилхлоридного пластиката пониженной горючести.

Важным преимуществом кабеля АПвВнг 20 кВ является отсутствие распространения ими горения в случае прокладки их пучками (согласно категории В ГОСТ 12176-89).

Основным предназначением кабеля АПвВнг с сечением 1х120/16 на напряжение 20 кВ является прокладка стационарных кабельных линий в кабельных помещениях и зданиях, в случаях отсутствия вероятности механического повреждения.

Как правило, кабель этого вида прокладывается на трассах различного уровня, без ограничения их разности. Разрешается прокладка в грунты, не подогретые предварительно, в случаях, если температура не опускается ниже, чем -20°С. Прокладка в сухих грунтах также является допустимой.

В составе кабеля имеется разделительный слой, выполненный из полимерной ленты или из прорезиненной ткани. Возможно добавление дополнительного слоя из ленты с содержанием слюды, что используется обычно для кабелей, относящихся к «А»-категории пожарной безопасности.

Сечение экрана кабеля АПвВнг 20 кВ рассчитывается исходя из максимальной величины потенциальных токов короткого замыкания. Стандартный срок эксплуатации кабельно-проводниковой продукции этого типа составляет 30 лет.

Компания ООО "Юнитэк" имеет большой запас кабеля АПвВнг 20 кВ на своих складах благодаря нашей слаженной работе с заводами изготовителями кабеля, поэтому мы гарантируем низкую цену на данный тип продукции.
