Кабель АПвБПг 3х50/16

АПвБПг 3х50/16 относится к классу кабелей из сшитого полиэтилена, превосходящие по своим техническим характеристикам кабели с бумажной изоляцией . АПвБПг 3х50/16 рассчитан для монтажа в стационарных установках с переменным напряжением до 6 кВ, 10 кВ, 35 кВ. Особенность АПвБПг 3х50/16 является его негорючая ПВХ оболочка, а также свойство оболочки выделять низкий процент вредных продуктов горения. АПвБПг 3х50/16 имеет в своей конструкции ленточную броню из стали. Толщина брони в кабеле составляет 0.3-0.8 мм. Стальная лента шириной 1-6 см обвивает жилы кабеля двумя слоями нахлестом друг на друга.

• А - Алюминиевая токопроводящая жила
• Пв - Изоляция жил из сшитого полиэтилена
• Б - Броня из двух стальных лент
• П - Оболочка из полиэтилена
• г - Герметизация

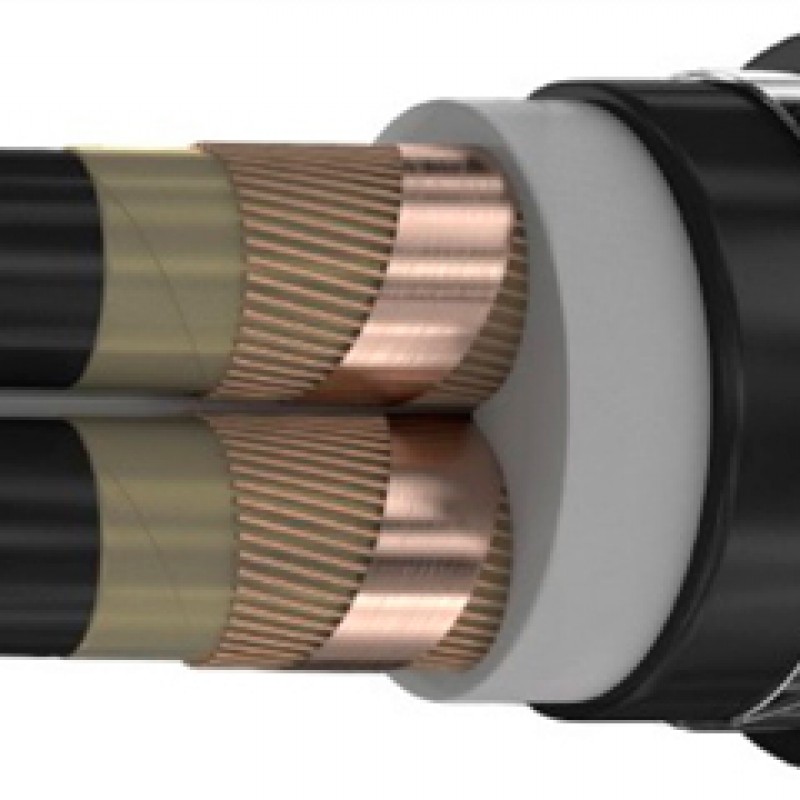

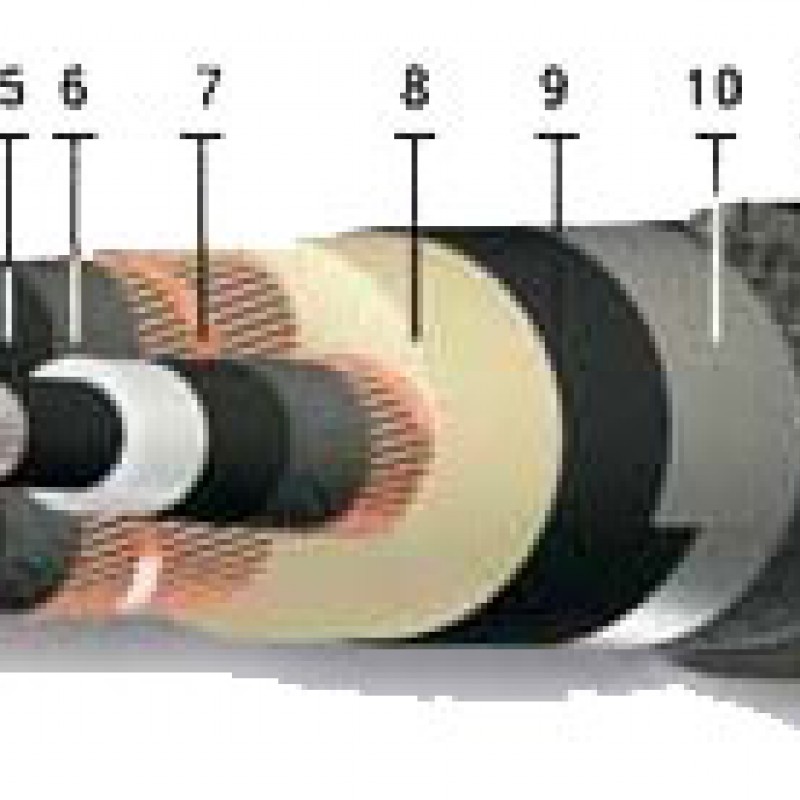

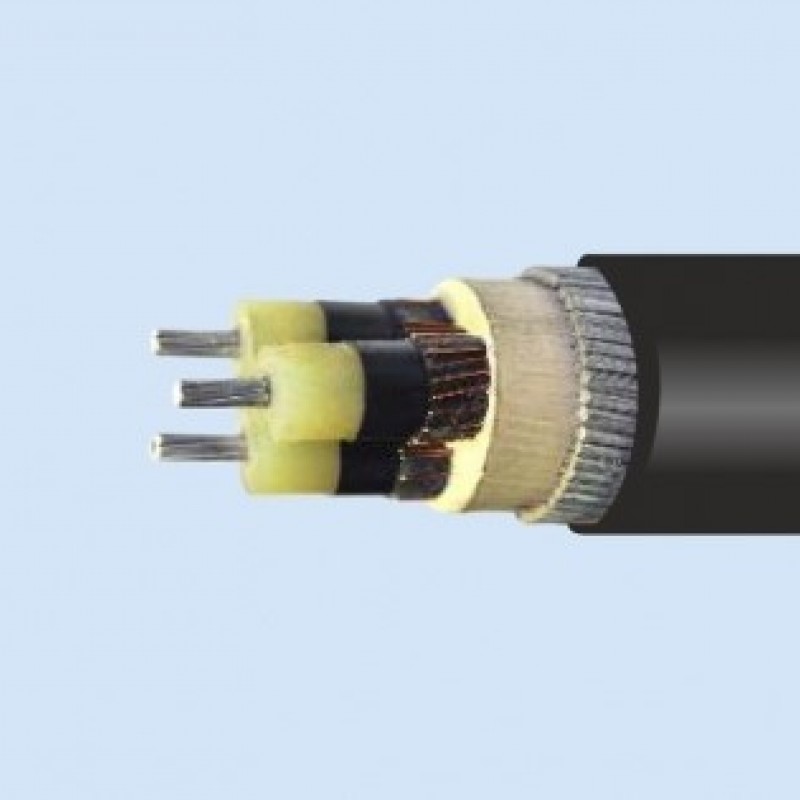

Элементы конструкции кабеля АПвБПг 3х50/16

• Центральное заполнение из жгута;
• Круглая многопроволочная уплотненная токопроводящая жила из алюминия, сечение: круглая жила – 35–240 кв. мм, секторная жила – 120–240 кв. мм;
• Экран по жиле из экструдируемого электропроводящего сшитого полиэтилена;
• Изоляция из сшитого полиэтилена (Пв);
• Экран по изоляции из экструдируемого электропроводящего сшитого полиэтилена;
• Разделительный слой из электропроводящей водоблокирующей ленты;
• Экран из медных проволок, скрепленных медной лентой:
- сечением не менее 16 кв. мм для кабелей с сечением жилы 35–120 кв. мм,
- сечением не менее 25 кв. мм для кабелей с сечением жилы 150–300 кв. мм,
- сечением не менее 35 кв. мм для кабелей с сечением жилы выше 300 кв. мм,
• Примечание: сечение экрана выбирается в зависимости от токов короткого замыкания, которые необходимо рассчитать согласно условиям прокладки кабельной линии. Возможно изготовление кабеля с увеличенным сечением экрана.
• Межфазное заполнение из мелонаполненной невулканизированной резиновой смеси.
• Внутренняя оболочка из полиэтилена;
• Броня из стальных оцинкованных лент;
• Оболочка из полиэтилена (П).

АПвБПг 3х50/16 допустимо прокладывают в земляных траншеях в том случае, если грунт не рыхлый, то есть нет опасности его усадки. Оболочка из сшитого полиэтилена кабеля АПвБПг 3х50/16 позволяет прокладывать его при более низких температурах по сравнению с кабелем с внешней ПВХ оболочкой. Так минимальная температура составляет - 20С. При более низких температурах обязателен прогрев кабеля, осуществляемый чаще всего током. В холодное время года кабель необходимо быстро монтировать и присыпать землей. При монтаже кабеля в земляную траншею нельзя закладывать более 6 кабелей в одну траншею.

Кабель АПвБПг 3х50/16 прокладывают в туннелях, по эстакадам и галереям (количество кабелей более 20). В случае пересечений с железнодорожными путями, проездами, монтаж кабеля осуществляется в блоках.

Допустим монтаж АПвБПг 3х50/16 в воде.

Стандартный срок эксплуатации кабельно-проводниковой продукции этого типа составляет 30 лет.

Компания ООО "Юнитэк" имеет большой запас кабеля АПвБПг 3х50/16 на своих складах благодаря нашей слаженной работе с производителями кабеля, поэтому мы гарантируем низкую цену на данный тип кабельной продукции.
