Кабель ЦСБШв-10 3х95

Описание кабеля ЦСБШв 3х95 10кВ

Кабель ЦСБШв-10 3х95 относится к медным силовым кабелям с бумажной изоляцией, рассчитанных на напряжение переменного тока 6-10кВ, частота 50ГЦ. Электрическая сопротивляемость медных жил в 1,65 раз выше алюминиевых, однако плотность меди в 3,3 раза больше, поэтому при одинаковом электрическом сопротивлении бумажный кабель с медными жилами будет весить в 2 раза больше такого же кабеля с алюминиевыми. Отличительной особенностью медного кабеля ЦСБШв-10 3х95 является особая нестекающая пропитка. У кабелей с нестекающей бумажной изоляцией вязкость состава выше и при рабочих температурах (в данном случае от -50 до +50) состав не перемещается. Нестекающая пропитка получается при добавлении церезина, вещество получаемого из нефти. Благодаря этому не происходит разгерметизация кабеля. В отличии от алюминиевой оболочки свинцовая менее прочная и устойчивая к механическим нагрузкам. Однако её преимущество заключается в том, что свинец более устойчив к агрессивным средам. Поэтому кабель со свинцовой оболочкой допустимо применять во влажных почвах, под водой с повышенной концентрацией щелочи.

Расшифровка силового кабеля ЦСБШв-10 3х95

• Ц - Бумажная изоляция, пропитанная нестекающим составом, содержащим церезин
• С - Свинцовая оболочка
• Б - Броня из двух стальных лент
• Шв- Защитный покров в виде выпрессованного шланга из поливинилхлоридного пластиката

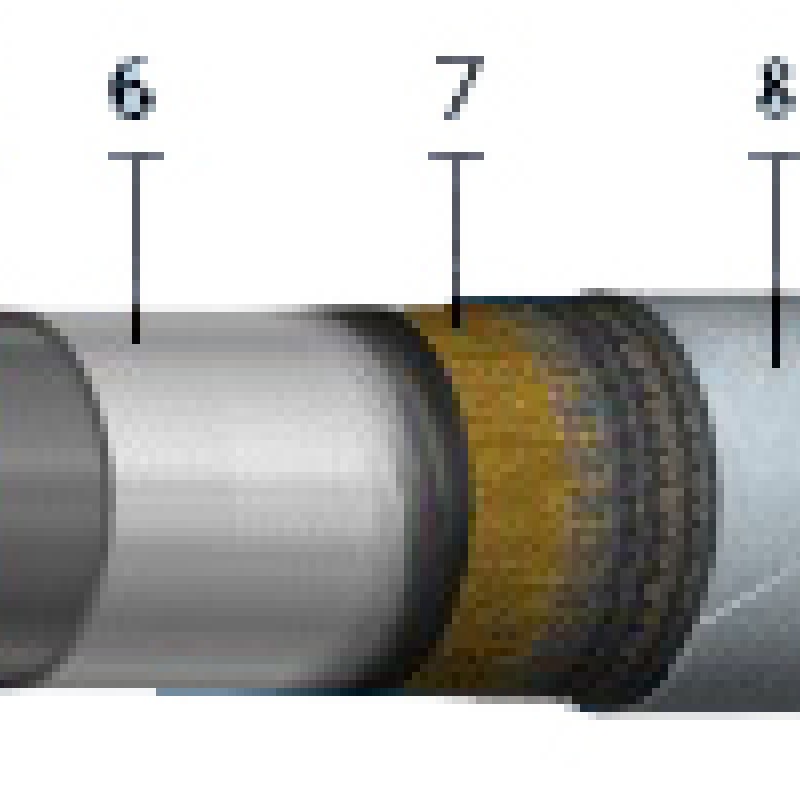

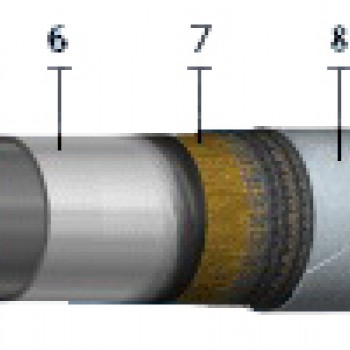

Элементы конструкции кабеля ЦСБШв 3х95 10кВ

1. Медная токопроводящая жила:
-однопроволочная сечением 25-50 кв.мм - "ож",
-многопроволочная сечением 25-240 кв.мм;
2. Фазная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом;
маркировка жил:
-цифровая: 1, 2, 3, 4,
-цветовая: белая или жёлтая, синяя или зеленая, красная или малиновая, коричневая или чёрная;
3. Заполнение из бумажных жгутов;
4. Поясная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом;
5. Экран из электропроводящей бумаги для кабелей на напряжение от 6 кВ и более;
6. Свинцовая оболочка;
7. Подушка из битума и крепированной бумаги;
8. Броня из стальных лент;
9. Подслой из битума и ПЭТ пленки;
10. Наружный покров из ПВХ пластиката.

Область применения кабеля ЦСБШв 3х95 10кВ

Особенность кабеля ЦСБШв-10 3х95 с нестекающей пропиткой заключается в том, что его можно использовать без ограничения разности высот в отличии от кабелей с вязкой маслоканифольной пропиткой по ГОСТ 18410—73Е. Для кабелей с вязкой пропиткой при превышении допустимой высоты необходимо применение специальных стопорных муфт. Причина заключается в том, что при наличии разности высот при прокладке кабеля с вязкой пропиткой есть вероятность стекания пропитки изоляции, а это может привести к разгерметизации кабеля или уменьшению электрической прочности кабеля.

Кроме этого кабель ЦСБШв-10 3х95 стоек к взрывоопасным зонам. К таким зонам относятся: лаборатории, резервуары с легковоспламеняемыми газами(газгольдеры), эстакады для слива или налива горючих жидкостей и т.д. (соответствующие классы зон взрывоопасности В-I, В-Iа) Также кабеля ЦСБШв-10 3х95 как кабель для шахт. Как правило в шахтах наблюдается повышенная влажность, к которой кабель ЦСБШв-10 3х95 также устойчив (выдерживает не менее 98% влажности). Кабель ЦСБШв-10 3х95 нельзя подвергать механическим нагрузкам при эксплуатации.

Что касается пожаробезопасности, то кабель ЦСБШв-10 3х95 не горит при одинарной прокладке. Есть все необходимые сертификаты и паспорта.

Кабель ЦСБШв-10 3х95-6 рассчитан на напряжение переменного тока - 10 кВ, монтаж кабеля стационарный.

В холодное время года монтаж кабеля ЦСБШв-10 3х95 не осуществляют при отрицательных температурах.

Общий срок службы кабеля составляет не менее 30 лет. Производители дают гарантийный срок эксплуатации 4,5 года

Цена кабеля ЦСБШв 3х95 10кВ

Компания Юнитэк является оптовым поставщиком кабельной продукции, поэтому цена, в частности на кабель ЦСБШв-10 3х95, рассчитывается индивидуально для каждого заказа в зависимости от метража и вашего региона. Мы можем предложить вам самые интересные и выгодные цены на кабель серии ЦСБШв-10 3х95,благодаря долгосрочной и слаженной работе с производителями.
