Кабель ААБвГ 3х150

Описание кабеля ААБвГ 3х150

Кабель ААБвГ 3х150 предназначен для электропередачи в неподвижных установках в сетях на напряжение переменного тока - 6кВ-10кВ В с частотой 50 Гц. Толщина стальных лент в кабеле составляет 0.3-0.8 мм. Такая броня обеспечивает высокую защиту от механических нагрузок. Единственный недостаток из-за брони - это отсутствие стойкости к растягивающим нагрузкам. Благодаря экрану из кабельной бумаги, который накладывается на жилу поверх изоляции происходит выравнивание электрического поля в кабеле. Наличие бумажного заполнителя придает кабелю круглую форму.Наружный покров кабеля состоит из волокнистых материалов: кабельная пряжа или стекловолокно, пропитанные мелом или битумом. Такой тип защитного покрова не имеет маркировки, однако он выполняет важную функцию-предотвращает слипание витков кабеля на барабане.

Расшифровка силового кабеля ААБвГ 3х150

• А - Алюминиевая токопроводящая жила
• А - Алюминиевая оболочка
• Б - Броня из двух стальных лент
• в - В подушке под бронёй имеется выпрессовынный шланг из поливинилхлоридного пластиката
• Г - Отсутствие защитных покровов поверх брони

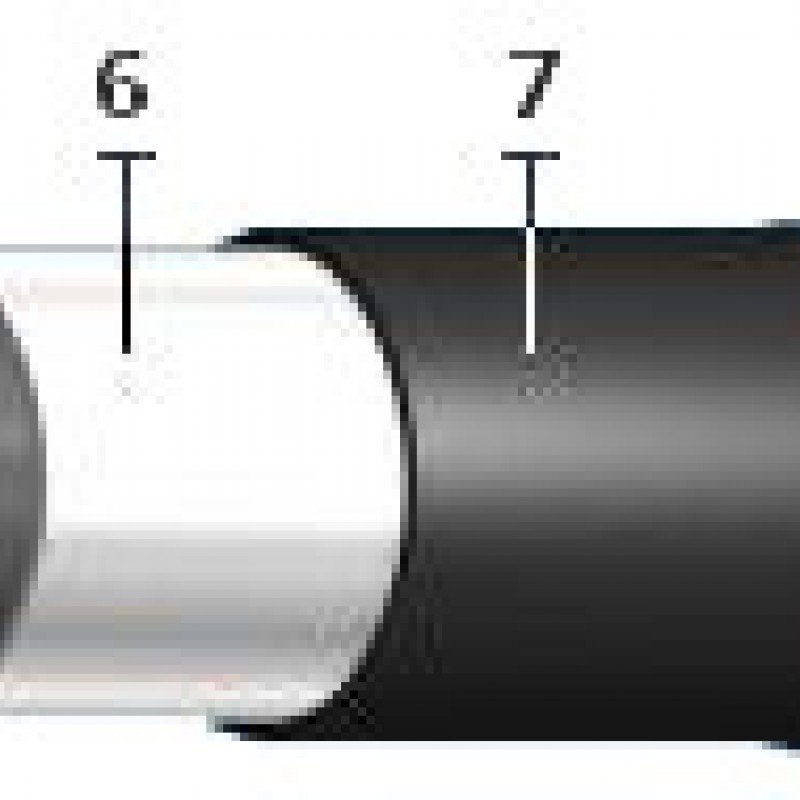

Элементы конструкции кабеля ААБвГ 3х150

1. Алюминиевая токопроводящая жила:
- однопроволочная (класс 1) сечением 25-240 кв. мм.,
- многопроволочная (класс 2) сечением 70-240 кв. мм.;
2. Фазная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом;
3. маркировка жил:
- цифровая: 1, 2, 3,
- цветовая: белая или жёлтая, синяя или зеленая, красная или малиновая;
4. Заполнение из бумажных жгутов;
5. Поясная бумажная изоляция, пропитанная вязким или нестекающим изолционным пропиточным составом;
6. Экран из электропроводящей бумаги;
7. Алюминиевая оболочка;
8. Подушка из выпрессованного ПВХ пластиката;
9. Броня из стальных или стальных оцинкованных лент.

Область применения кабеля ААБвГ 3х150

Чаще всего кабель ААБвГ 3х150 эксплуатируется в умеренном и холодном климате (от -50 до +50). Кабель марки ААБвГ 3х150 может быть проложен без предварительного подогрева при температуре не ниже 0°С (в соответствии с ГОСТ 18690). Допустимо проводить монтаж кабеля на открытом воздухе, а также в местах с повышенной влажностью. По техническим характеристикам кабель устойчив к содержанию влаги в воздухе до 98%.

Кабели с вязким пропитывающим составом без применения специальных устройств (например, стопорных муфт) предназначены для прокладки на трассах с разностью уровней между высшей и низшей точками расположения кабеля не более 15м. Причина заключается в том, что при наличии разности высот при прокладке кабеля с бумажной изоляцией есть вероятность стекания пропитки изоляции, а это может привести к разгерметизации кабеля или уменьшению электрической прочности кабеля.

Согласно ПУЭ кабели с бумажной изоляцией, в том числе и кабель ААБвГ 3х150 допустимо прокладывать во всех классах взрывоопасных зон. Также ААБвГ 3х150 разрешено использовать в пожароопасных помещениях, но при одинарной прокладке.

Общий срок службы кабеля составляет не менее 30 лет. Производители дают гарантийный срок эксплуатации 4,5 года.

Стоимость кабеля ААБвГ 3х150

Компания Юнитэк является оптовым поставщиком кабельной продукции, поэтому цена, в частности на кабель ААБвГ 3х150, рассчитывается индивидуально для каждого заказа в зависимости от метража и вашего региона. Мы можем предложить вам самые интересные и выгодные цены на кабель серии ААБвГ 3х150,благодаря долгосрочной и слаженной работе с производителями.
