Кабель ААБв 3х95 (ож)

Описание кабеля ААБв 3х95 (ож)

Кабель ААБв 3х95 (ож) предназначен для электропередачи в неподвижных установках в сетях на напряжение переменного тока - 6кВ-10кВ В с частотой 50 Гц. Толщина стальных лент в кабеле составляет 0.3-0.8 мм. Такая броня обеспечивает высокую защиту от механических нагрузок. Единственный недостаток из-за брони - это отсутствие стойкости к растягивающим нагрузкам. Благодаря экрану из кабельной бумаги, который накладывается на жилу поверх изоляции происходит выравнивание электрического поля в кабеле. Наличие бумажного заполнителя придает кабелю круглую форму.

Расшифровка силового кабеля ААБв 3х95 (ож)

• А - Алюминиевая токопроводящая жила
• А - Алюминиевая оболочка
• Б - Броня из двух стальных лент
• в - В подушке под бронёй имеется выпрессовынный шланг из поливинилхлоридного пластиката

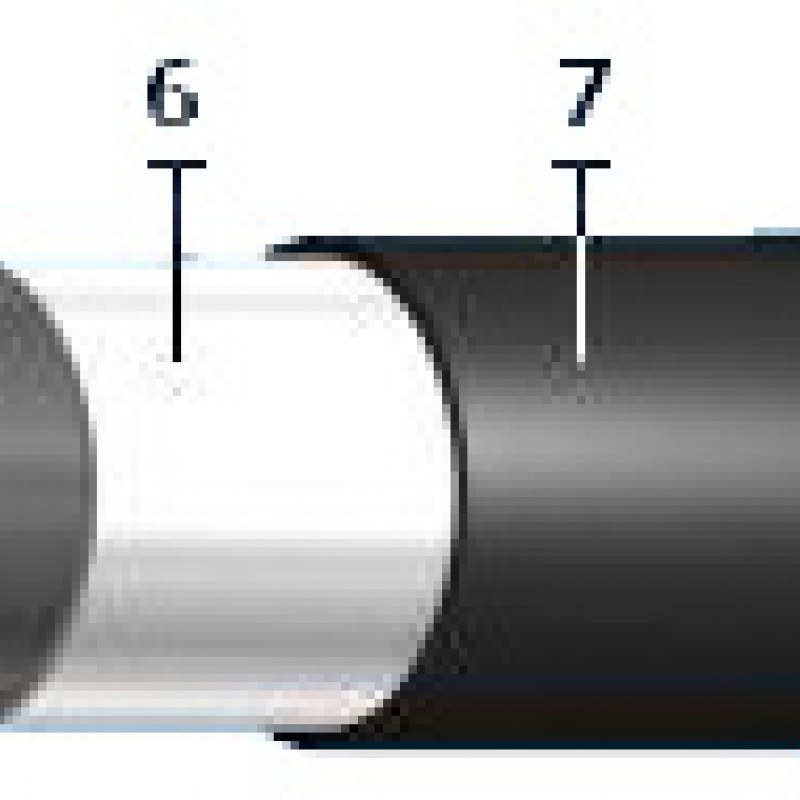

Элементы конструкции кабеля ААБв 3х95 (ож)

1. Алюминиевая токопроводящая жила:
- однопроволочная (класс 1) сечением 25-240 кв. мм., - многопроволочная (класс 2) сечением 70-240 кв. мм.;
2. Фазная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом;
3. маркировка жил:
- цифровая: 1, 2, 3, - цветовая: белая или жёлтая, синяя или зеленая, красная или малиновая;
4. Заполнение из бумажных жгутов;
5. Поясная бумажная изоляция, пропитанная вязким или нестекающим пропиточным составом;
6. Экран из электропроводящей бумаги;
7. Алюминиевая оболочка;
8. Подушка из выпрессованного ПВХ пластиката;
9. Броня из стальных лент;
10. Наружный покров из стеклянной или кабельной пряжи и покрытие предохраняющее кабель от слипания

Область применения кабеля ААБв 3х95 (ож)

Чаще всего кабель ААБв 3х95 (ож) эксплуатируется в умеренном и холодном климате (от -50 до +50). Кабель можно прокладывать в земляных траншеях с невысоким показателем коррозионной активности,хотя допустимо наличие блуждающих токов. Возможен обратный вариант: когда почва сильно взаимодействует с металлическими частями кабеля, но при этом в ней отсутствуют токи. Нельзя подвергать кабель растягивающим нагрузкам, чтобы не повредить стальную броню и экран. Кабель марки ААБв 3х95 (ож) может быть проложен без предварительного подогрева при температуре не ниже 0°С (в соответствии с ГОСТ 18690).

Кабели с вязким пропитывающим составом без применения специальных устройств (например, стопорных муфт) предназначены для прокладки на трассах с разностью уровней между высшей и низшей точками расположения кабеля не более 15м. Причина заключается в том, что при наличии разности высот при прокладке кабеля с бумажной изоляцией есть вероятность стекания пропитки изоляции, а это может привести к разгерметизации кабеля или уменьшению электрической прочности кабеля.

Согласно ПУЭ кабели с бумажной изоляцией, в том числе и кабель ААБв 3х95 (ож) допустимо прокладывать во всех классах взрывоопасных зон.

Общий срок службы кабеля составляет не менее 30 лет. Производители дают гарантийный срок эксплуатации 4,5 года.

Стоимость кабеля ААБв 3х95 (ож)

Компания Юнитэк является оптовым поставщиком кабельной продукции, поэтому цена, в частности на кабель ААБв 3х95 (ож), рассчитывается индивидуально для каждого заказа в зависимости от метража и вашего региона. Мы можем предложить вам самые интересные и выгодные цены на кабель серии ААБв 3х95 (ож),благодаря долгосрочной и слаженной работе с производителями.
