Кабель ААГ-35 1х300

Описание кабеля ААГ 35кВ 1х300

Кабель ААГ-35 1х300 предназначен для электропередачи в неподвижных установках в сетях на напряжение переменного тока 35 кВ частотой 50 Гц. Благодаря экрану из кабельной бумаги, который накладывается на жилу поверх изоляции происходит выравнивание электрического поля в кабеле. Наличие заполнения придает кабелю круглую форму.Так как бумажная изоляция может впитывать влагу, то есть у неё есть свойство гигроскопичности, применяют металлическую оболочку в качестве защиты. Также металлическая оболочка снижает риск механического воздействия на изоляцию и жилы кабеля.

Расшифровка силового кабеля ААГ-35 1х300

• А - Алюминиевая токопроводящая жила
• А - Алюминиевая оболочка
• Г - Отсутствие защитных покровов поверх брони

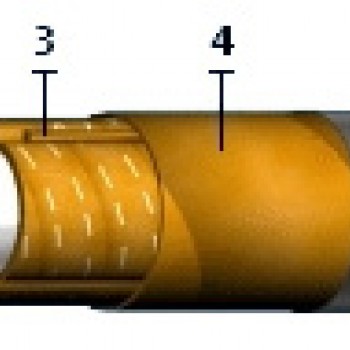

Элементы конструкции кабеля ААГ 35кВ 1х300

1. Алюминиевая токопроводящая жила:
-однопроволочная (класс 1) сечением 25-240 кв. мм.,
-многопроволочная (класс 1 и 2) сечением 50-800 кв. мм.;
2. Фазная бумажная изоляция, пропитанная вязким изоляционным пропиточным составом;
3. маркировка жил:
-цифровая: 1, 2, 3, 4,
-цветовая: белая или жёлтая, синяя или зеленая, красная или малиновая, коричневая или чёрная;
4. Заполнение из бумажных жгутов;
5. Поясная бумажная изоляция, пропитанная вязким изоляционным составом;
6. Экран из электропроводящей бумаги для кабелей на напряжение от 6 кВ и более;
7. Алюминиевая оболочка.

Область применения кабеля ААГ 35кВ 1х300

Чаще всего кабель ААГ-35 1х300 эксплуатируется в умеренном и холодном климате (от -50 до +50).

Кабели с вязким пропитывающим составом без применения специальных устройств (например, стопорных муфт) предназначены для прокладки на трассах с разностью уровней между высшей и низшей точками расположения кабеля не более 25м. Причина заключается в том, что при наличии разности высот при прокладке кабеля с бумажной изоляцией есть вероятность стекания пропитки изоляции, а это может привести к разгерметизации кабеля или уменьшению электрической прочности кабеля.Для вертикального монтажа необходимо использовать кабель с нестекающим составом, например кабель ЦААБв

Согласно ПУЭ кабели с бумажной изоляцией, в том числе и кабель ААГ-35 1х300 допустимо прокладывать во всех классах взрывоопасных зон. ААГ-35 1х300 разрешено прокладывать в пожароопасных местах только одинарно. На кабель имеется все необходимы паспорта и документация, сертификат пожарной безопасности.

Общий срок службы кабеля составляет не менее 30 лет. Производители дают гарантийный срок эксплуатации 4,5 года.

Стоимость кабеля ААГ 35кВ 1х300

Компания Юнитэк является оптовым поставщиком кабельной продукции, поэтому цена, в частности на кабель ААГ-35 1х300, рассчитывается индивидуально для каждого заказа в зависимости от метража и вашего региона. Мы можем предложить вам самые интересные и выгодные цены на кабель серии ААГ-35 1х300,благодаря долгосрочной и слаженной работе с производителями.
