Кабель ААБлЭ 1х50

Описание кабеля ААБлЭ 1х50

Кабель ААБлЭ 1х50 одножильный кабель(жила сегментной формы) с бумажной изоляцией. Так как бумажная изоляция может впитывать влагу, то есть у неё есть свойство гигроскопичности, применяют алюминиевую металлическую оболочку в качестве защиты. Также металлическая оболочка снижает риск механического воздействия на изоляцию и жилы кабеля. Благодаря экрану из кашированной фольги (материал состоящий из полиэтилена, бумаги и фольги),который накладывается на жилу поверх изоляции происходит выравнивание электрического поля в кабеле. В кабеле ААБлЭ 1х50 есть защитный покров в виде подушки, изготовленной из слоев битума, пропитанной кабельной бумаги и кабельной пряжи. Подушка предохраняет оболочку кабеля от повреждений при наложении брони, а также при изгибах кабеля. Наружный покров кабеля состоит из волокнистых материалов: кабельная пряжа или стекловолокно, пропитанные мелом или битумом. Такой тип защитного покрова не имеет маркировки, однако он выполняет важную функцию-предотвращает слипание витков кабеля на барабане.

Расшифровка силового кабеля ААБлЭ 1х50

• А - Алюминиевая токопроводящая жила
• А - Алюминиевая оболочка
• Б - Броня из двух стальных лент
• л - В подушке под броней имеется слой из пластмассовых лент
• Э - Экранированный

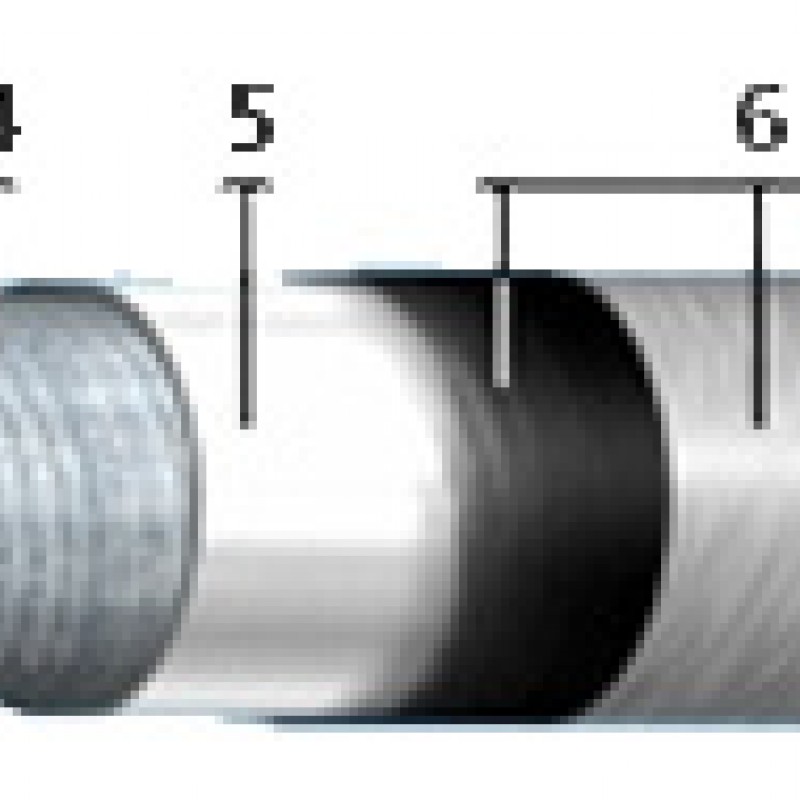

Элементы конструкции кабеля ААБлЭ 1х50

1. Алюминиевая однопроволочная токопроводящая жила сечением 50 кв.мм;
2. Экран из кашированной фольги;
3. Фазная бумажная изоляция, пропитанная вязким изоляционным пропиточным составом;
4. Экран из кашированной фольги;
5. Алюминиевая оболочка;
6. Подушка из битума, пленки ПВХ и крепированной бумаги;
7. Броня из стальных лент;
8. Наружный покров из стеклянной пряжи и мела.

Область применения кабеля ААБлЭ 1х50

Кабель ААБлЭ 1х50 применяется как кабель для электрофильтров с выпрямленным напряжением 110кВ. Электрофильтр - это механизм пылеулавливания, основанный на электричестве. Конструкция представляет собой пластины из металла, соединенные между собой металлическими нитями. Высоковольтный кабель для электрофильтров, в частности, ААБлЭ 1х50 передает электрический ток от внешнего источника к конструкции, и между нитями и пластинами образуется сильное электрическое поле. Загрязнённый воздух подаётся в пространство между пластинами, пыль ионизируется и притягивается к пластинам, оседая на них.

Кроме этого, кабель допустимо прокладывать в земляных траншеях, но желательно без растягивающих нагрузок, так как из-за этого может повредиться броня.

Стоимость кабеля ААБлЭ 1х50

Компания Юнитэк является оптовым поставщиком кабельной продукции, поэтому цена, в частности на кабель ААБлЭ 1х50, рассчитывается индивидуально для каждого заказа в зависимости от метража и вашего региона. Мы можем предложить вам самые интересные и выгодные цены на кабель серии ААБлЭ 1х50 благодаря долгосрочной и слаженной работе с производителями.
