Кабель ААБлШнг 3Х240

Описание кабеля ААБлШнг 3Х240

Кабель ААБлШнг 3Х240 относится к типу кабелей с бумажной изоляцией. Так как бумажная изоляция может впитывать влагу, то есть у неё есть свойство гигроскопичности, применяют алюминиевую металлическую оболочку в качестве защиты. Также металлическая оболочка снижает риск механического воздействия на изоляцию и жилы кабеля.Так как бумажная изоляция может впитывать влагу, то есть у неё есть свойство гигроскопичности, применяют металлическую оболочку в качестве защиты. Также металлическая оболочка снижает риск механического воздействия на изоляцию и жилы кабеля. Благодаря экрану, который накладывается на жилу поверх изоляции происходит выравнивание электрического поля в кабеле. В кабеле ААБлШнг 3Х240 есть защитный покров в виде подушки, изготовленной из слоев битума, пропитанной кабельной бумаги и кабельной пряжи.

Расшифровка силового кабеля ААБлШнг 3Х240

• А - Алюминиевая токопроводящая жила
• А - Алюминиевая оболочка
• Б - Броня из двух стальных лент
• л - В подушке под броней имеется слой из пластмассовых лент
• Шнг - Защитный покров в виде шланга из поливинилхлоридного пластиката пониженной горючести

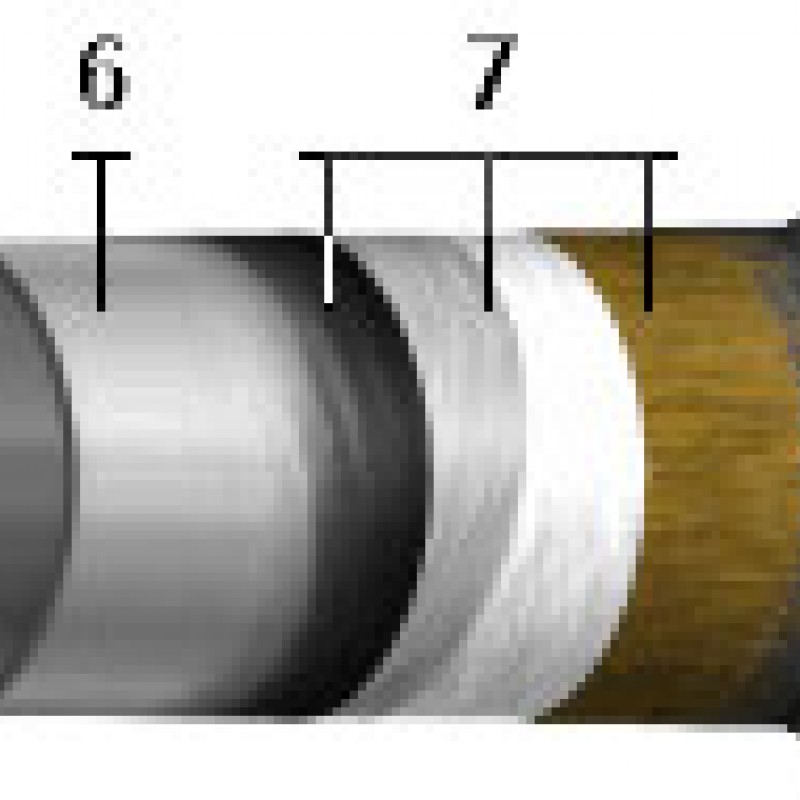

Элементы конструкции кабеля ААБлШнг 3Х240

1. Алюминиевая токопроводящая жила:
- однопроволочная (класс 1) сечением 25-240 кв. мм.,
- многопроволочная (класс 2) сечением 70-240 кв. мм.;
2. Фазная бумажная изоляция, пропитанная вязким изоляционным пропиточным составом;
3. маркировка жил:
- цифровая: 1, 2, 3, 4,
- цветовая: белая или жёлтая, синяя или зеленая, красная или малиновая, коричневая или чёрная;
4. Заполнение из бумажных жгутов;
5. Поясная бумажная изоляция, пропитанная вязким изоляционным составом;
6. Экран из электропроводящей бумаги для кабелей на напряжение от 6 кВ и более;
7. Алюминиевая оболочка;
8. Подушка из битума, пленки ПВХ и крепированной бумаги;
9. Броня из стальных лент;
10. Подслой из битума и ПЭТ пленки;
11. Наружный покров ПВХ пластиката пониженной пожароопастност

Область применения кабеля ААБлШнг 3Х240

Кабели с вязким пропитывающим составом без применения специальных устройств (например, стопорных муфт) предназначены для прокладки на трассах с разностью уровней между высшей и низшей точками расположения кабеля не более 15м-25м. Причина заключается в том, что при наличии разности высот при прокладке кабеля с бумажной изоляцией есть вероятность стекания пропитки изоляции, а это может привести к разгерметизации кабеля или уменьшению электрической прочности кабеля.

К сожалению, для зимнего периода кабель не практичен, так как его нельзя монтировать без предварительного прогрева при температуре уже около 0 С. Кабель можно прокладывать в земляных траншеях в независимости от коррозионной активности, но желательно без блуждающих токов, то есть кабель нельзя прокладывать вблизи электрифицированных железных дорог, трамвайных путей, рядом с карьерами.

Благодаря броне кабель не боится грызунов,его можно прокладывать в подвалах, шахтах, коллекторах и т.д. Желательно не подвергать растягивающим нагрузкам.

По пожарным нормам кабель допустимо прокладывать в пучках. Есть все необходимые паспорта и сертификаты пожаробезопасности.

Стоимость кабеля ААБлШнг 3Х240

Компания Юнитэк является оптовым поставщиком кабельной продукции, поэтому цена, в частности на кабель ААБлШнг 3Х240, рассчитывается индивидуально для каждого заказа в зависимости от метража и вашего региона. Мы можем предложить вам самые интересные и выгодные цены на кабель серии ААБлШнг 3Х240 благодаря долгосрочной и слаженной работе с производителями.
